系列前 4 篇讲了 HBM。但如果你以为 AI 存储的故事到此为止,就错过了另一半——NAND 闪存正在被 AI 推理拖进自己的超级周期,企业级 SSD 的合约价三个季度涨了八成。从这一篇开始,用 3 篇把 NAND 讲透。
先分工：HBM 是工作台，NAND 是仓库
计算机的存储是一套分层体系，两个维度记住它：越靠近处理器的越快、越贵、断电即失；越远离的越慢、越便宜、断电不丢。
| 层级 | 角色 | 断电后 |
|---|---|---|
| HBM / 内存（DRAM） | 工作台：正在处理的数据摊在上面 | 数据消失 |
| NAND 闪存（SSD） | 仓库：所有数据的常驻地 | 数据保留 |
| 机械硬盘（HDD） | 远郊冷库：便宜但取货慢 | 数据保留 |
第 1 篇讲的 HBM 解决"工作台不够快"，这一篇的 NAND 解决"仓库怎么又大又便宜还断电不丢"。两者不是竞争关系，是流水线上下游。
原理：把电子关进小房间
NAND 存数据的方式，本质上是把一小撮电子关进一个绝缘的"小房间"里（专业上叫浮栅或电荷俘获结构）：
- 房间里有电子 = 一种状态，没电子 = 另一种状态——这就是二进制的 0 和 1；
- 房间四壁是绝缘材料，电子进去就出不来——这就是断电不丢数据的原因（对比 DRAM：它的电荷存在电容里，天生漏电，必须每几十毫秒刷新一次，断电即失）；
- 写入和擦除，是用高电压把电子"压进"或"抽出"房间。
这个设计的代价藏在细节里：高电压每次进出都会磨损房间的墙壁（绝缘层），所以闪存有写入寿命——擦写几千到几万次后，墙壁漏了，这个单元就废了。SSD 主控芯片的很多工作（磨损均衡、纠错）就是在管理这件事。这个特性后面讲 QLC 和 AI 场景时是关键伏笔。
3D 堆叠：闪存的"盖楼"军备赛
和 HBM 的故事惊人地相似：平面（2D）NAND 缩到 15nm 附近时撞上了物理极限——单元太小、离得太近，电子互相干扰，可靠性崩了。行业的解法同样是从平房改高楼：

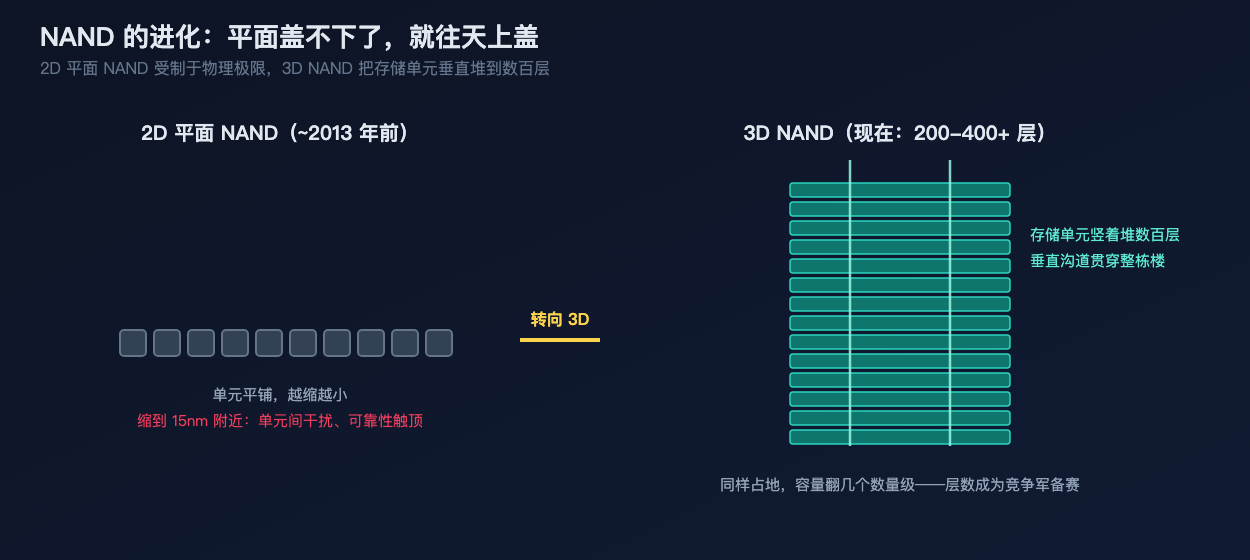

2013 年三星量产第一代 3D NAND（24 层），此后层数就成了行业军备赛的计分牌：48 层 → 96 层 → 176 层 → 232 层……如今主流产品已经堆到 200-400 层量级。层数越高，同样一块硅片上的容量越大、单位成本越低。
注意和 HBM 的区别：HBM 是把做好的芯片一颗颗摞起来再打孔连通（封装级堆叠），NAND 是在制造时直接把存储单元一层层长上去（工艺级堆叠）——后者更像真正的"一体化摩天楼"，这也是闪存能把单位容量成本打到内存几十分之一的原因。
SLC 到 QLC：一个房间存几个比特
闪存还有第二条扩容路线：让一个房间存不止一个比特。

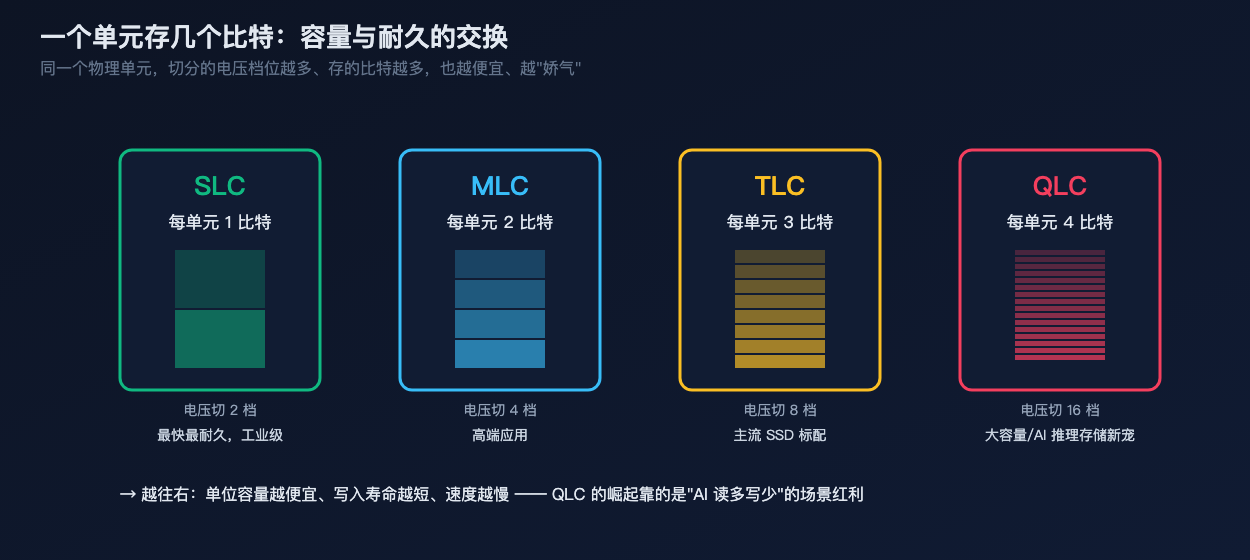

方法是把房间里电子的多少切成更多档位：切 2 档存 1 比特（SLC），切 4 档存 2 比特（MLC），切 8 档存 3 比特（TLC，目前主流），切 16 档存 4 比特（QLC）。
天下没有免费的容量。档位切得越细，判读越费劲、写入越慢，而且墙壁稍有磨损就分不清相邻档位——每单元比特数每加一，单位容量成本下一个台阶，写入寿命也掉一个数量级。
QLC 曾因"娇气"被嫌弃多年，但 AI 时代它突然翻身，原因下一个伏笔先埋这里：AI 推理对存储的访问是"读得极多、写得很少"——恰好完美避开 QLC 的短板、只用它的长板（便宜、容量大）。128TB 的 QLC 企业级 SSD 正在各大云厂商手里做验证，这是第 7 篇供需判断的重要变量。
金豆划重点
- 分工：HBM/内存是断电即失的"工作台"，NAND 是断电不丢的"仓库"，SSD 的芯就是 NAND；
- 原理：把电子关进绝缘小房间——所以不怕断电，但擦写会磨损，寿命有限；
- 两条扩容路线：3D 堆叠（层数军备赛，200-400 层）和多比特单元（SLC→QLC，容量换寿命）；
- 记住伏笔：AI 推理"读多写少"的特性，正在让最便宜的 QLC 迎来黄金时代。
下一篇看牌桌：NAND 的格局和 HBM 完全不同——不是三国杀，是六强混战，而且里面有一家增速 445% 的中国公司。
内容参考：NAND Research：2026 年 5 月存储危机更新、TrendForce 存储研究等公开资料整理。本文不构成任何投资建议，市场有风险，入市需谨慎。
— 金豆
