AI 芯片为什么离不开先进封装：从 H100 到 B200，搭建完整认知框架

先说结论：今天一颗顶级 AI 芯片的性能，有一半是在晶圆厂里做出来的，另一半是在封装里"拼"出来的。

过去五十年，芯片进步靠的是把晶体管做小。但到了 AI 芯片这一代，单纯把晶体管做小已经不够了：芯片面积撞上了光刻机的物理上限，内存的速度跟不上计算的速度，芯片之间的连接成了瓶颈。这三道墙，最后都要靠封装来翻过去。

这篇从英伟达(NVDA)的 H100 和 B200 出发，把先进封装拆成一套完整的框架：四个问题、四个部件、四种关键结构、四家主要玩家。读完之后，你拿到任何一颗 AI 芯片的资料，都能看懂它的封装在解决什么问题。

如果想先看入门版，可以读之前的先进封装系列第一篇。

先把几个词讲清楚

英文缩写：

中文术语：

一、从 H100 到 B200：问题是怎么被逼出来的

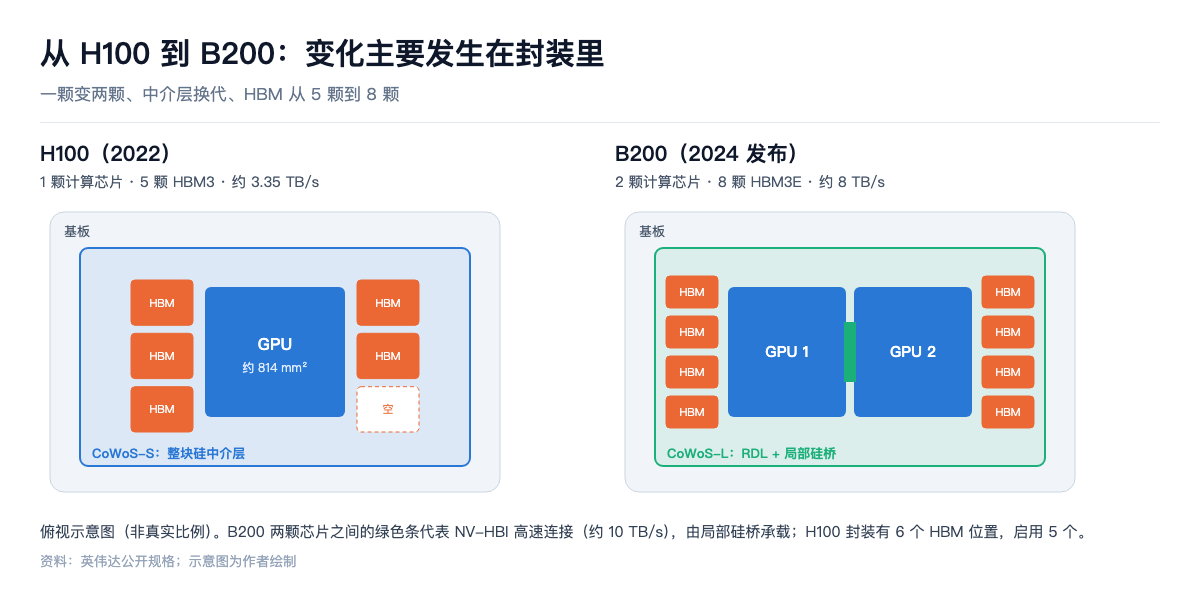

先看两颗芯片的对比（英伟达公开的规格）：

这张表里藏着 AI 芯片面对的三道墙：

第一道墙：面积墙。H100 的计算芯片已经有约 814 平方毫米，离约 858 平方毫米的光罩极限只差一点点。想再多塞晶体管，单颗芯片已经做不大了。B200 的办法是做两颗接近极限的芯片，再用封装把它们连成"一颗"——这就是芯粒（Chiplet）思路。

第二道墙：内存墙。AI 模型越来越大，计算单元等数据的时间越来越长。B200 把 HBM 从 5 颗增加到 8 颗，内存带宽从约 3.35 提高到约 8 TB/s。内存必须紧贴着 GPU 放，而且要足够多——这就要求一块更大的"底座"。

第三道墙：连接墙。两颗芯片之间、GPU 和内存之间，需要每秒几个到十几个太字节的连接。普通电路板上的走线根本做不到这个密度，只有硅级别的超细连线才行。

这三道墙，就是先进封装存在的全部理由。从 H100 到 B200，最大的变化不在晶体管本身（两者用的是同一代工艺的改进版），而在于：从一颗芯片变成两颗、从 CoWoS-S 换成 CoWoS-L、HBM 从 5 颗变成 8 颗。

二、先进封装的"四个部件"

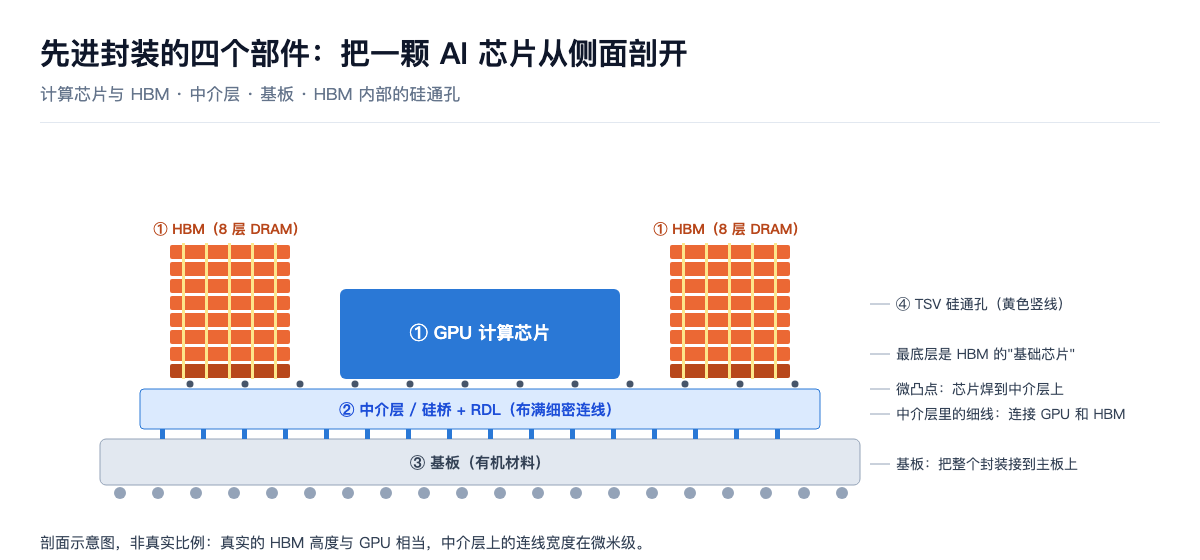

把一颗 B200 这样的芯片从侧面剖开，从上到下可以看到四样东西：

1. 计算芯片和 HBM：最上层，并排摆放；
2. 中介层（或桥）：把它们连起来的"转接层"，上面布满细密的连线；
3. 基板：最下面的"地基"，把整个封装接到主板上；
4. HBM 内部：每颗 HBM 本身又是 8 到 12 层内存芯片竖着叠起来的"小楼"，层与层之间靠硅通孔连接。

先进封装的所有技术，都可以归到这四个方向里：

下面逐一展开。

三、CoWoS：AI 芯片最主流的"底座"

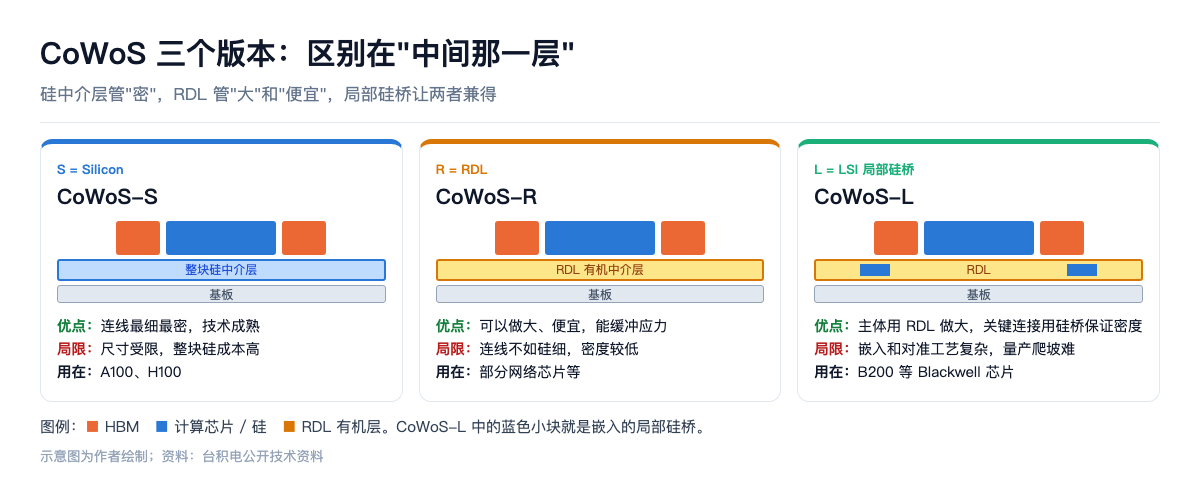

CoWoS 的名字就是它的做法：先把芯片（Chip）装到晶圆（Wafer）上的中介层，再装到基板（Substrate）上。关键在"中间那一层"用什么做——这就分出了三个版本。

CoWoS-S：完整的硅中介层

做法：在计算芯片和 HBM 下面，垫一整块硅片当中介层。硅中介层用晶圆厂的工艺做，连线可以做到不到 1 微米宽、层层密布，所以芯片之间的连接密度极高。

解决的问题：让 GPU 和 HBM 之间有成千上万条超短、超密的连线。HBM 的接口有上千根数据线，只有硅中介层能承载这个密度。

局限：

• 尺寸受限：硅中介层本身也是用光刻做出来的，做得越大越难，成本和良率都会恶化。H100 这种"一颗 GPU 加五六颗 HBM"的规模还可以，B200 需要放两颗接近光罩极限的大芯片再加 8 颗 HBM，一整块硅中介层就太大、太贵了；
• 成本高：大部分面积其实只是"走线"，却要用昂贵的硅和晶圆工艺来做。

代表产品：英伟达 A100、H100，以及多代数据中心 AI 芯片。

CoWoS-R：用重布线层（RDL）代替硅

做法：中介层不用硅，而是用有机材料加多层细金属线（RDL）做成。

解决的问题：成本和尺寸。有机的 RDL 中介层可以做得更大、更便宜，也更有弹性，能缓解芯片和基板之间因为热胀冷缩不同带来的应力。

局限：有机材料上的连线做不到硅那么细（通常在几微米级别），连接密度比硅中介层低。对于需要极高密度的 GPU 和 HBM 之间的连接，只用 RDL 不够。

适合：对连接密度要求没那么极致、但芯片面积大、对成本敏感的产品，比如部分网络芯片。

CoWoS-L：局部硅桥 + RDL，两者取长补短

做法：中介层主体用 RDL 做，只在真正需要超高密度连接的地方——比如两颗计算芯片之间、GPU 和每颗 HBM 之间——嵌入一小块硅片当"桥"（局部硅互连，LSI）。

解决的问题：同时要"大"和"密"。

• 大部分面积用便宜、可以做大的 RDL；
• 少数关键连接用硅桥，保证连接密度；
• 整个中介层可以做到好几倍光罩的尺寸，放得下两颗大芯片和 8 颗甚至更多 HBM。台积电公开的路线图，是把中介层继续做大到接近 9 倍光罩尺寸。

这就是 B200 换用 CoWoS-L 的原因：两颗大芯片之间每秒约 10 太字节的连接走硅桥，其他走线走 RDL。

代价：工艺更复杂——要把硅桥精确地嵌进有机层里，对准精度、翘曲控制、良率爬坡都更难。Blackwell 初期的量产爬坡，封装就是公认的难点之一。

四、HBM：把内存"竖起来"

HBM 本身就是一个 3D 封装的产物。

做法：把 8 层、12 层甚至 16 层 DRAM 芯片叠起来，每层芯片上打出几千个硅通孔（TSV）——垂直穿透硅片、填满铜的小孔——让信号和电力上下贯通；层与层之间用微凸点连接；最底下是一颗"基础芯片"，负责和 GPU 通信。

为什么要这么做？

• 宽：HBM 的接口有 1,024 根数据线（HBM4 翻倍到 2,048 根），而普通显卡内存只有几十根。宽度换来带宽；
• 近：HBM 就放在 GPU 旁边几毫米的地方，通过中介层连接，距离短、功耗低；
• 省地方：竖着叠，占地面积小，一颗 GPU 旁边能放 8 颗。

HBM 的难点全在封装上：

• 堆叠工艺：SK 海力士用 MR-MUF 工艺（先把芯片叠好，再一次性回流焊接并灌入填充材料），散热和良率表现较好；三星和美光(MU) 较多使用 TC-NCF 工艺（每层用热压和一层非导电薄膜粘合）。工艺路线的差别，是 HBM 良率和散热差距的重要原因之一；
• 越叠越高越难：层数越多，总高度受限（要和 GPU 一样高），每层芯片就得磨得更薄，翘曲、散热、良率问题越突出。16 层以上，行业普遍认为要转向混合键合；
• HBM4 的新变化：最底下的基础芯片开始用逻辑芯片工艺制造。SK 海力士和台积电合作生产 HBM4 的基础芯片——内存厂和晶圆代工厂的边界开始模糊。

所以 HBM 的供给，不只取决于内存产能，还取决于堆叠和封装能力。网站之前的 HBM 系列对这部分有更详细的拆解。

五、Chiplet：把大芯片拆开

芯粒（Chiplet）的核心是一道良率算术题。

晶圆上的缺陷是随机分布的。芯片面积越大，碰上缺陷的概率越高。用一个简化的模型做个示意（仅用于说明原理，真实数字因工艺而异）：假设每平方厘米平均有 0.1 个致命缺陷——

• 一颗 800 平方毫米的大芯片，良率大约是 45%；
• 拆成两颗 400 平方毫米的芯片，每颗良率约 67%；而且坏了只丢一半，好的可以和别的好芯片配对。

拆开之后，同样的晶圆能做出更多"能用"的芯片。

芯粒的另外两个好处：

• 混用工艺：计算核心用最先进、最贵的工艺，输入输出和模拟电路用成熟便宜的工艺。超威半导体（AMD，Advanced Micro Devices）的服务器 CPU（Central Processing Unit，中央处理器）最早大规模采用这个思路；它的 MI300 系列 AI 芯片更进一步，把计算芯片通过台积电的 SoIC 直接叠在底层芯片上，再用 CoWoS 和 HBM 拼在一起；
• 突破面积上限：单颗受光罩限制，拼起来就没有上限。

代价是"拼接"本身：拆开的芯片之间必须有足够快的连接，否则拼出来的只是"一堆芯片"。B200 两颗芯片之间每秒约 10 太字节的连接，就是为了让软件把它当成一颗 GPU 来用。

行业正在推动 UCIe 标准，目标是让不同公司、不同工艺的芯粒像乐高一样互相连接。但目前顶级 AI 芯片仍然主要用各家自己的专有互连。

六、扇出型封装：不用中介层也能"拼"

扇出型封装（Fan-Out）走的是另一条路：不用中介层，也不用传统基板。

做法：把切好的芯片重新摆到一块临时载板上，用塑封材料包起来，形成一块"重组晶圆"；然后直接在上面做多层 RDL，把芯片的接口"扇出"到更大的面积上，再接到外部。

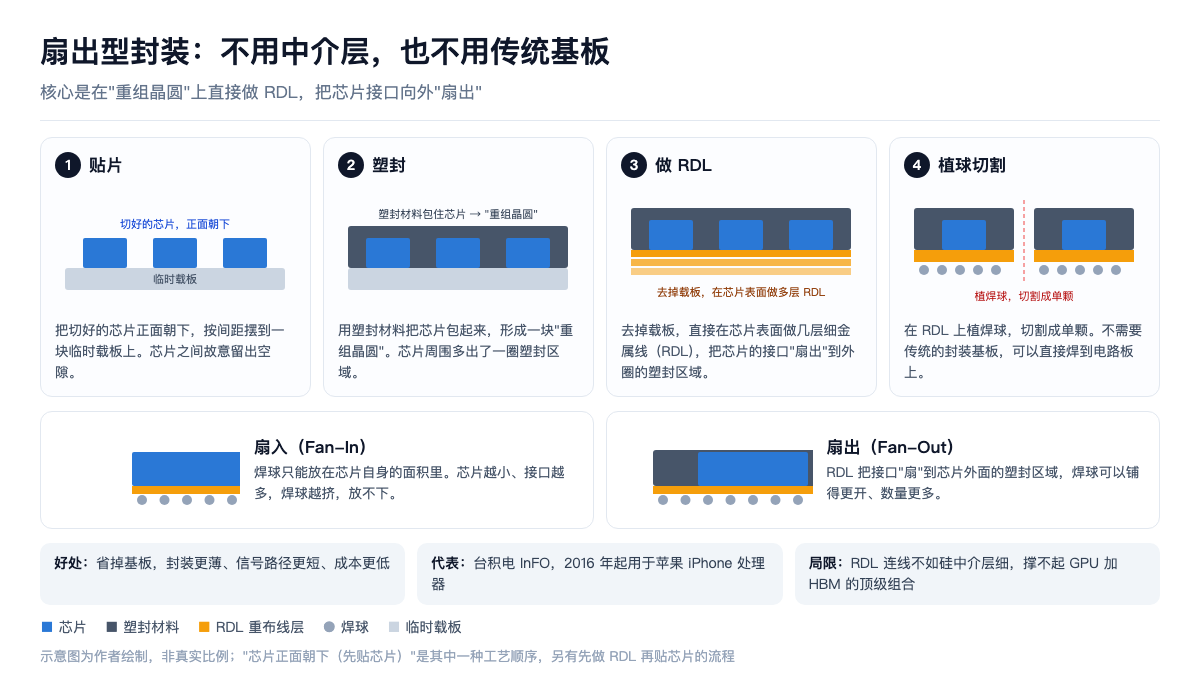

"扇出"这个名字的意思，看上图下半部分就明白了：传统的"扇入"封装，焊球只能放在芯片自己的面积里——芯片越小、接口越多，焊球就越挤；扇出封装则通过 RDL，把接口"扇"到芯片外圈的塑封区域，焊球可以铺得更开、数量更多。

解决的问题：更薄、更便宜、性能更好。因为省掉了基板，封装更薄、电信号路径更短。台积电的 InFO 最早在 2016 年用于苹果(AAPL) 的 iPhone 处理器，这也是台积电从"只做晶圆"走向"也做封装"的起点。

在 AI 芯片上的角色：

• 纯扇出的连线密度，不如硅中介层，单靠它撑不起 GPU 加 HBM 这样的顶级组合；
• 但它的思路正在被借用：台积电的 InFO 系列也加入了局部硅桥；CoWoS-R、CoWoS-L 里的 RDL，本质上就是扇出技术的延伸；
• 面板级扇出（FOPLP）：用方形大面板代替 300 毫米圆形晶圆，一块面板能放下更多超大封装，面积利用率更高。这是行业解决"中介层越做越大、圆晶圆装不下几颗"的方向之一，台积电、日月光等都在推进。

七、四种关键结构，分别解决什么问题

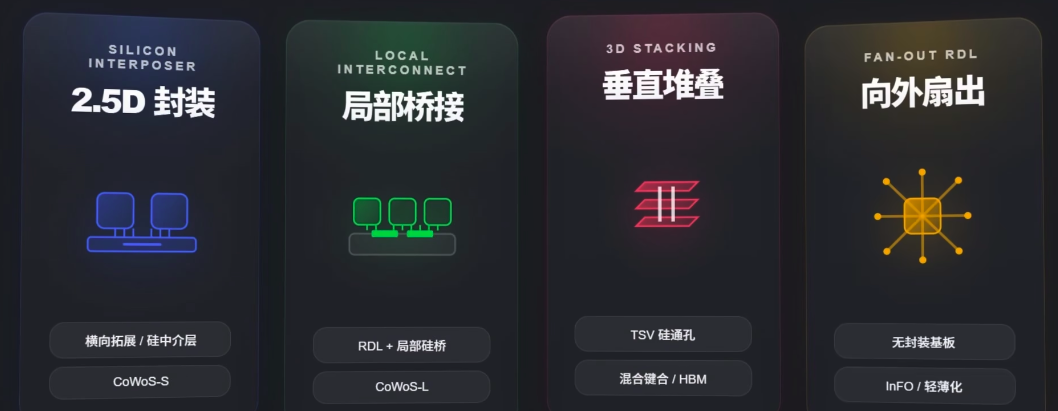

上面这张图把四种技术放在了一起：2.5D 封装靠硅中介层横向拓展（CoWoS-S）；局部桥接用 RDL 加局部硅桥（CoWoS-L）；垂直堆叠靠 TSV 硅通孔和混合键合（HBM）；向外扇出不用封装基板（InFO，更轻薄）。下面的表格把它们对应到四种关键结构上，逐项对比：

把前面讲的四个关键结构放在一起对比：

一句话记住：硅中介层管"密"，RDL 管"大"和"便宜"，局部硅桥让你两者兼得，TSV 让芯片可以往上叠。

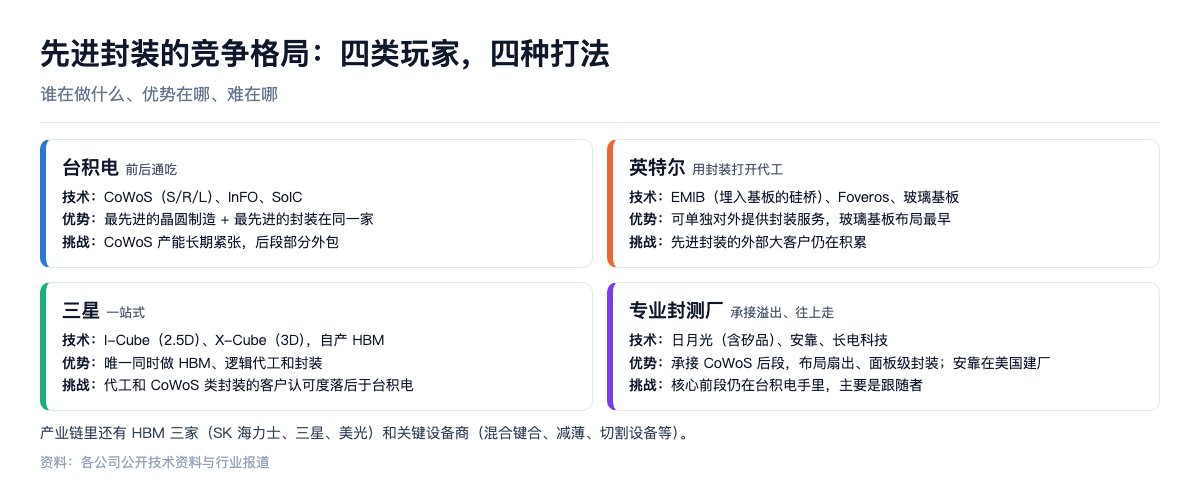

八、竞争格局：四类玩家，四种打法

台积电(TSM)：前后通吃

台积电把先进封装做成了一个完整的体系，统称 3DFabric：

• CoWoS（2.5D）：AI 芯片的绝对主流，英伟达、超威半导体、谷歌、亚马逊等的 AI 芯片大多依赖它；
• InFO（扇出）：手机和部分高性能芯片；
• SoIC（3D 混合键合）：芯片直接叠芯片，已用于超威半导体的产品。

它的最大优势是"前后一体"：最先进的晶圆制造和最先进的封装都在同一家。客户用了台积电的 3 纳米、2 纳米，再用它的 CoWoS，良率、设计配合、交付节奏都最顺。这也让 CoWoS 产能长期是整个 AI 芯片供应链最紧的瓶颈之一，先进封装系列第三篇专门拆过这个供需账本。

台积电也在把部分工序外包：CoWoS 分成"芯片装到中介层上"（前段）和"再装到基板上"（后段）两步，后段的一部分交给了日月光旗下的矽品、安靠等封测厂。

英特尔(INTC)：用封装打开代工市场

英特尔的两张王牌：

• EMIB：把小块硅桥直接埋进有机基板里，不需要整块中介层。思路和 CoWoS-L 的局部硅桥相近，但做法不同——一个埋在基板里，一个嵌在中介层里；
• Foveros：3D 堆叠，把芯片叠在一块底层芯片上；更进一步的 Foveros Direct 用混合键合。

英特尔的数据中心 GPU（如 Ponte Vecchio）曾同时用 EMIB 和 Foveros，把几十颗芯粒拼在一起。

它的战略意义在于：先进封装是英特尔代工业务最容易切入的口子。即使客户的芯片不在英特尔的晶圆厂生产，也可以只用它的封装服务——这在 CoWoS 产能紧张时尤其有吸引力。英特尔也是玻璃基板最早的推动者之一，押注下一代的封装"地基"。

三星：唯一"内存 + 代工 + 封装"一站式的公司

三星的打法是"全包"：它同时生产 HBM、代工逻辑芯片、提供封装（2.5D 的 I-Cube、3D 的 X-Cube 等）。理论上，它能给客户提供"从 GPU 代工到 HBM 到封装"的一站式方案。

现实中的挑战：它在最先进的逻辑代工和 CoWoS 这类封装上，客户认可度都不如台积电；HBM3E 早期在英伟达的认证上也落后于 SK 海力士。但据行业报道，它拿下了向英伟达供应 HBM4 的首发，处境正在改善。三星在美股没有上市。

独立封测厂（OSAT）：承接溢出，也在往上走

• 日月光(ASX)：全球最大的专业封测厂，旗下有矽品。承接 CoWoS 后段等工序，自己也在做扇出、面板级封装；
• 安靠(AMKR)：美国公司，全球第二大专业封测厂之一，正在美国亚利桑那州建设先进封装厂，并和台积电合作，为台积电在当地生产的芯片提供封装；
• 长电科技：中国最大的封测厂，也在推进 2.5D 和芯粒封装（未在美股上市）。

封测厂的位置是"跟随者"：最核心的 CoWoS 前段仍在台积电手里，封测厂主要承接溢出订单和后段工序。但随着 AI 芯片封装越来越大、越来越复杂，产能缺口让它们有了往上走的机会。

别忘了：HBM 厂和设备厂也是封装产业链的一部分

• HBM 三家：SK 海力士、三星、美光——HBM 的堆叠本身就是先进封装；
• 设备厂：混合键合、晶圆减薄、切割、键合设备都是关键，荷兰的 Besi、日本的 Disco 等在各自环节有很强的地位。

九、下一步：先进封装往哪里走

1. 混合键合：不用凸点，铜对铜直接连接，连接间距可以从微凸点的几十微米缩小到 10 微米以下。HBM 走向 16 层以上、芯片之间 3D 堆叠，都要靠它；
2. 更大的中介层：CoWoS-L 继续往更大的尺寸走，能放下更多芯片和 HBM；
3. 面板级封装：从圆形晶圆走向方形面板，解决大封装"装不下"的问题；
4. 玻璃基板：用玻璃代替有机材料做地基，更平整、更耐热、尺寸稳定性更好，英特尔押注最早，业内普遍认为要到本十年后期才会成熟；
5. 共封装光学（CPO，Co-Packaged Optics）：把光器件也封进来，让芯片直接用光对外通信——这是封装和光通信的交汇点，我在光通信那篇里专门讲过。

这些方向有一个共同点：芯片的进步，越来越多地发生在"芯片之间"，而不是"芯片之内"。

十、看懂任何一颗 AI 芯片封装的五个问题

以后再看到一颗新的 AI 芯片，可以用这五个问题快速拆解它的封装：

1. 计算芯片是一颗还是几颗？几颗的话，它们之间用什么连接、带宽多少？（判断是否用了芯粒）
2. 下面垫的是什么？完整硅中介层、RDL，还是局部硅桥？（判断是 CoWoS-S、R 还是 L，或者英特尔 EMIB）
3. 有几颗 HBM，是第几代、叠了几层？（判断内存带宽和容量的来源）
4. 有没有芯片直接叠在芯片上？用的是微凸点还是混合键合？（判断是否用了 3D 堆叠）
5. 谁来封装？台积电、英特尔、三星，还是专业封测厂？产能够不够？（判断供应链瓶颈在哪里）

拿 B200 来试一下：两颗计算芯片，用 NV-HBI 连接（芯粒）；CoWoS-L，局部硅桥加 RDL（大而密）；8 颗 HBM3E（高带宽）；由台积电封装（瓶颈在 CoWoS 产能）。五个问题答完，这颗芯片的封装逻辑就清楚了。

金豆划重点

• 为什么离不开先进封装：AI 芯片撞上三道墙——面积墙（单颗芯片最大约 858 平方毫米）、内存墙（数据跟不上计算）、连接墙（芯片之间需要每秒十几太字节的连接）；三道墙都要靠封装来翻越；
• H100 到 B200：从 1 颗计算芯片变成 2 颗、从 CoWoS-S 换成 CoWoS-L、HBM 从 5 颗变成 8 颗、内存带宽从约 3.35 TB/s 提高到约 8 TB/s——变化主要发生在封装里；
• 四个方向：横向连接（2.5D）、纵向堆叠（3D）、重新布线（RDL / 扇出）、拆分重组（芯粒）；
• CoWoS 三兄弟：S 用整块硅中介层（最密但受尺寸和成本限制）、R 用 RDL（大而便宜但不够密）、L 用 RDL 加局部硅桥（兼顾大和密，B200 采用）；
• 四种关键结构：硅中介层管"密"，RDL 管"大"和"便宜"，局部硅桥让两者兼得，TSV 让芯片往上叠；
• HBM 本身就是 3D 封装：多层 DRAM 靠硅通孔叠起来，堆叠工艺（MR-MUF 与 TC-NCF）影响良率和散热；HBM4 的基础芯片开始由逻辑代工厂制造；
• 竞争格局：台积电前后通吃（CoWoS、InFO、SoIC）；英特尔用 EMIB、Foveros 和玻璃基板打开代工市场；三星是唯一"内存 + 代工 + 封装"一站式；日月光、安靠等专业封测厂承接溢出并往上走；
• 下一步：混合键合、更大的中介层、面板级封装、玻璃基板、共封装光学；
• 五个问题：几颗计算芯片、下面垫什么、几颗 HBM、有没有 3D 堆叠、谁来封装。

---
