一篇看懂存储芯片：DRAM、SRAM、ROM、EEPROM、闪存、NAND、HBM 和内存条

先说一句最重要的话：所有存储芯片，本质上都在回答同一个问题——怎么用最低的成本，把"0"和"1"存得又快、又多、又久。

问题是，"快、多、久、便宜"这四件事不可能同时做到。于是就有了一整个家族：有的极快但极贵（SRAM），有的便宜量大但慢（NAND），有的一断电就忘（DRAM），有的几十年都不丢（闪存）。电脑、手机和 AI 服务器里，不是只用一种存储，而是把它们像金字塔一样叠起来用。

这篇先搭这座金字塔，再一层一层拆开看每种存储的原理。需要深入了解的，网站上有专门的 HBM 系列 和 NAND 系列。

先把几个词讲清楚

英文缩写：

中文术语：

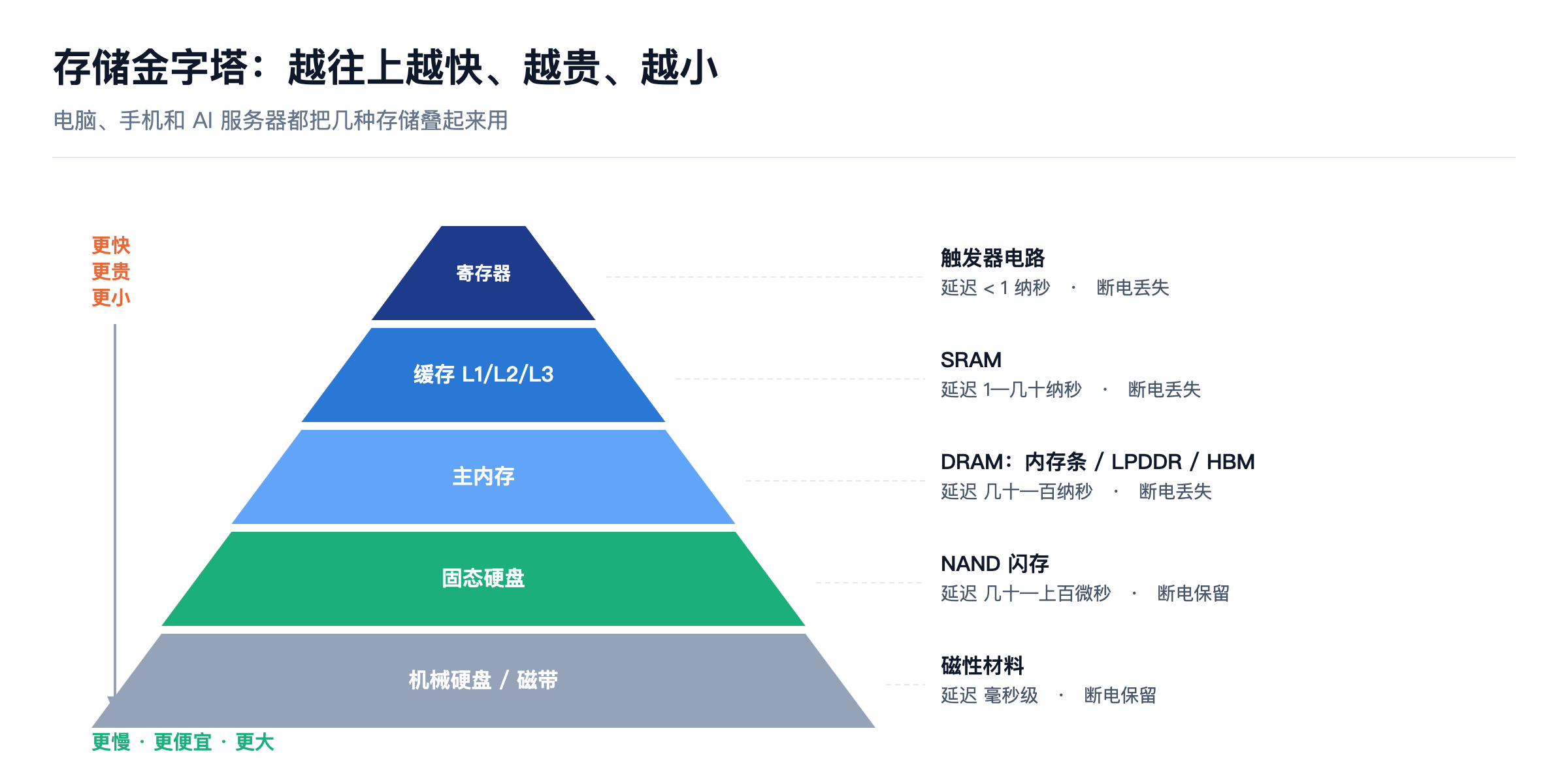

一、存储金字塔：一张图看懂所有存储的位置

从上往下，存储越来越慢、越来越便宜、容量越来越大：

（延迟为大致数量级，因产品和使用方式而异；1 微秒 = 1,000 纳秒，1 毫秒 = 1,000 微秒。）

为什么要这样分层？因为 CPU 需要的数据，大部分时候集中在很小的一部分（这叫"局部性"）。把最常用的一小部分放在最快的 SRAM 里，把正在处理的放在 DRAM 里，把所有文件放在便宜的 NAND 里——整个系统就能兼顾速度和成本。

一个生活化的比喻：寄存器是你手里正拿着的笔；缓存是桌面上摊开的几页纸；内存是身后的书架；硬盘是楼下的仓库。你不会把整个仓库搬到桌上，但最常用的东西一定要离手最近。

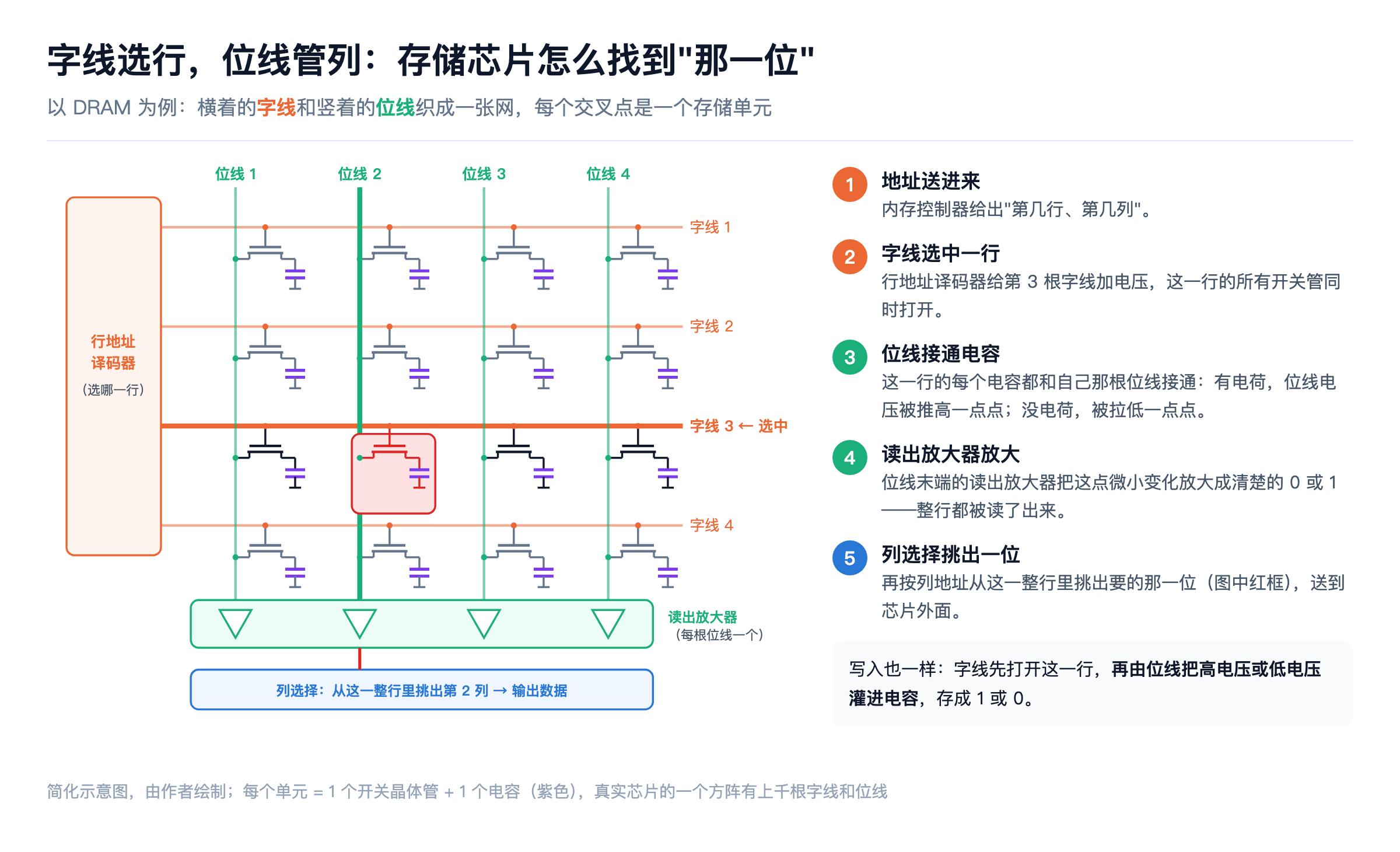

读懂后面电路图的钥匙：字线和位线

后面每一张电路图里都会出现两个词：字线和位线。先把它们讲清楚，后面的内容会好懂很多。

存储芯片里的存储单元，是排成方阵的。一颗内存芯片里有几十亿个单元，它们像棋盘上的格子一样横成行、竖成列，每个格子存 1 位数据。要找到其中某一个格子，就靠两组互相垂直的导线：

• 字线（Word Line）横着走：一根字线连着同一行所有单元的"开关"（晶体管的栅极）。给某根字线加上电压，这一整行的开关就同时打开——相当于"选中这一行"；
• 位线（Bit Line）竖着走：一根位线连着同一列的所有单元。数据就是从位线上进出的：读的时候，单元里存的 0 或 1 通过位线传出来；写的时候，外面的数据通过位线灌进单元。

一行字线和一列位线交叉的地方，就是一个存储单元。就像在表格里找数据：字线决定"第几行"，位线决定"第几列"。

以 DRAM 为例，读一位数据分五步（对照上图）：

1. 地址送进来：内存控制器告诉芯片"要第 3 行、第 2 列的数据"；
2. 字线选中一行："行地址译码器"只给第 3 根字线加电压，这一行的所有开关管同时打开；
3. 位线接通电容：这一行每个单元的电容，都和自己那一列的位线接通了。电容里有电荷，位线电压就被推高一点点；没有电荷，就被拉低一点点——这个变化非常微弱，因为单元里的电容极小，而位线很长、自身电容反而大得多；
4. 读出放大器放大：每根位线末端都有一个"读出放大器"，它把这点微弱变化放大成清楚的 0 或 1。注意，这时整整一行都被读了出来；
5. 列选择挑出一位：最后按列地址，从这一整行里挑出要的那一位，送到芯片外面。

写入也是同样的路：字线先打开这一行的开关，再由位线把高电压（1）或低电压（0）灌进电容。

两个值得记住的细节：

• 为什么内存"按行"工作最快：字线一打开就是一整行，所以连续读同一行里的数据非常快；要换一行，就得先关掉当前这行、再打开另一行，要多等一段时间。内存条上标的时序参数（比如第七节提到的 CL，即 CAS Latency，列地址选通延迟），很多就是在描述这些等待；
• 为什么 DRAM 读完要"写回"：第 3 步里电容把电荷分给了位线，原来的数据就被"读没了"。所以读出放大器在放大之后，还会顺手把数据重新写回这一行——这就是第三节说的"读取会破坏数据"。

后面的图里，字线和位线的角色都一样：SRAM 的"门卫"晶体管由字线打开，锁住的数据通过位线（和反位线）读写；NOR 闪存每个单元都直接接在位线上；NAND 闪存几十个单元串成一串，只在一头接到位线上。一句话：字线决定"选哪一行"，位线负责"这一列的数据进出"。

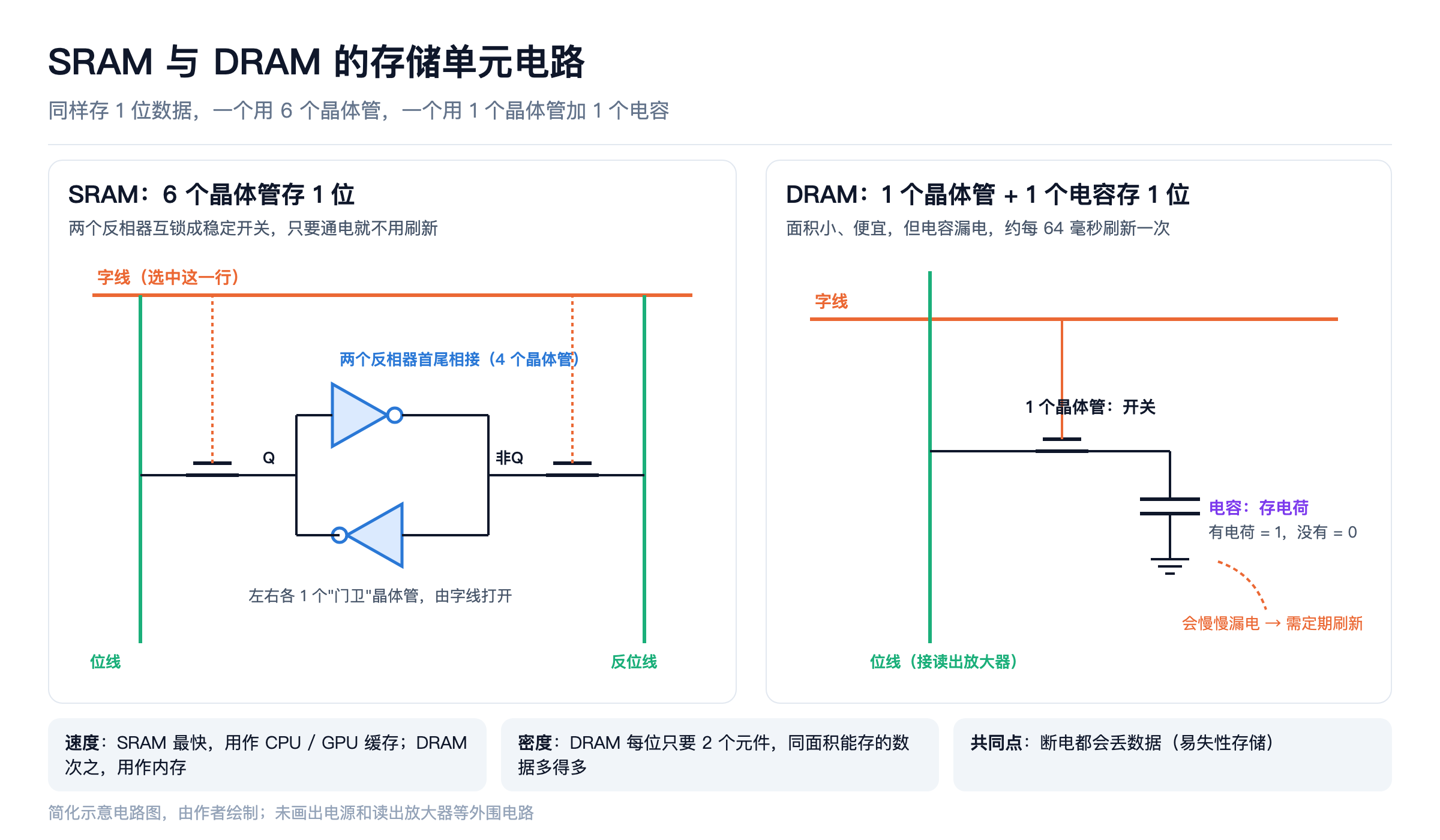

二、SRAM：6 个晶体管，最快也最贵

结构：一个 SRAM 单元用 6 个晶体管存 1 位数据。其中 4 个晶体管组成两个首尾相接的"反相器"——一个输出 1，另一个就输出 0，两者互相锁住，形成一个稳定的开关；另外 2 个晶体管是"门卫"，由"字线"控制，决定什么时候让外面的"位线"读写这个开关。

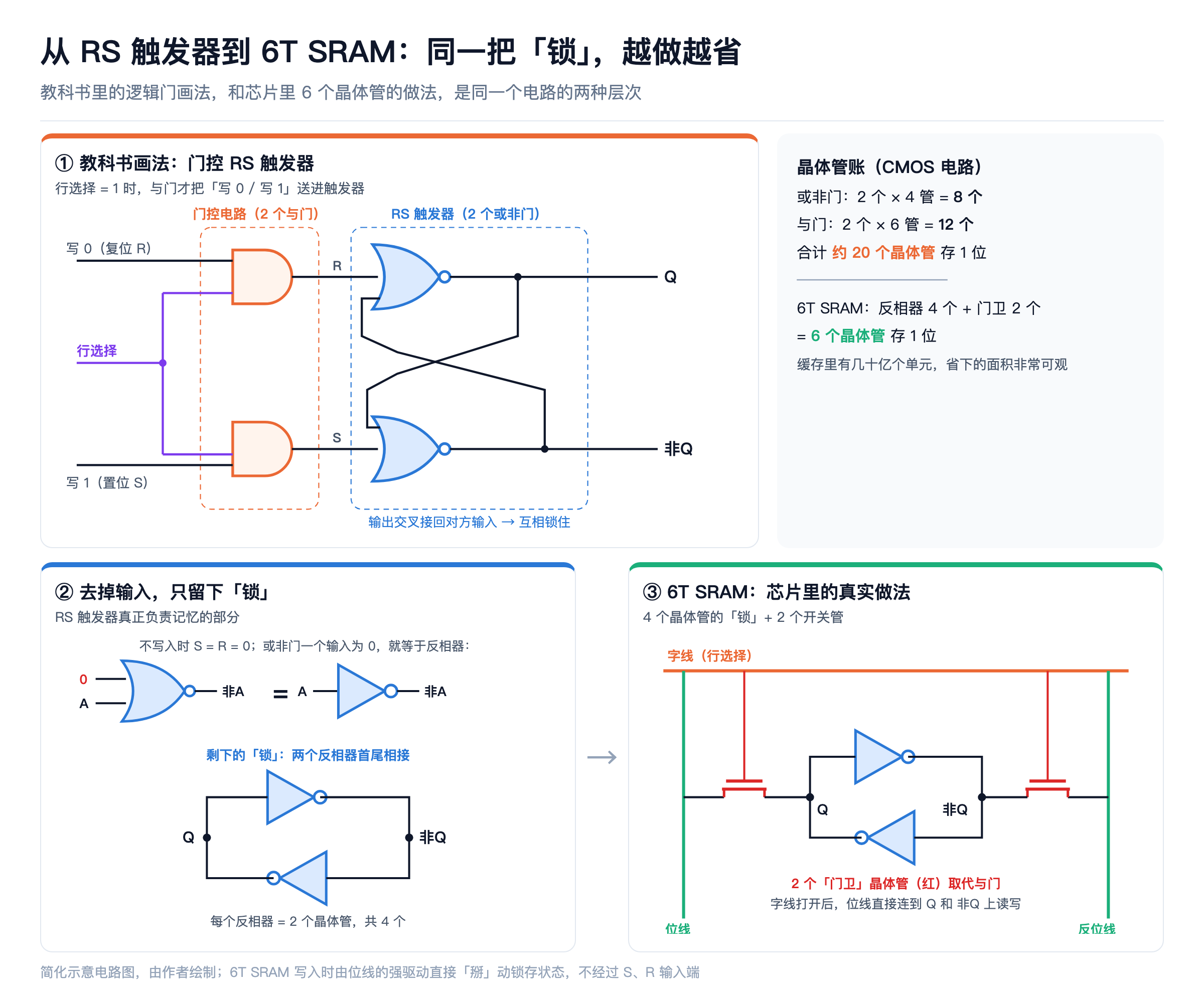

如果你学过 RS 触发器：它就是 SRAM 的"祖先"

学过数字电路的读者，可能记得教科书里的存储单元是这样画的：一个 RS 触发器（RS，Reset-Set，复位-置位），前面加一组简单的门控电路。这个记忆没错，它和上面的 6 个晶体管其实是同一个电路，只是看的层次不同。可以分三步看它是怎么"瘦身"的：

第一步，教科书画法：门控 RS 触发器。两个"或非门"交叉相连：每个门的输出，接回另一个门的输入。结果是两个输出永远一个 0、一个 1，而且会互相"顶住"，一直保持下去——这就是"记住"的来源。前面再加两个"与门"做门控：只有"行选择"信号为 1 时，"写 0"或"写 1"的指令才能送进触发器，其他时候触发器不受外界干扰。

第二步，去掉输入，只留下"锁"。不写入的时候，S 和 R 两个输入都是 0；而一个或非门只要有一个输入固定为 0，它的作用就等于一个"反相器"（输入 1 输出 0，输入 0 输出 1）。所以 RS 触发器里真正负责记忆的，就是两个首尾相接的反相器——正是 6T SRAM 中间那 4 个晶体管。

第三步，把门控电路换成 2 个开关管。芯片里不再用与门，而是在"锁"的两端各放 1 个"门卫"晶体管，由字线控制。字线打开后，位线直接连到 Q 和非Q 两个点上：读的时候看哪边是高电平；写的时候，由位线上更强的驱动电流直接把"锁"的状态"掰"过来，不需要单独的 S、R 输入端。

为什么芯片要这样省？按今天芯片通用的 CMOS（Complementary Metal-Oxide-Semiconductor，互补金属氧化物半导体）电路来数：两个或非门要 8 个晶体管，两个与门要 12 个，教科书版存 1 位约需 20 个晶体管，而 6T SRAM 只要 6 个。一颗处理器的缓存里有几十亿个这样的单元，每个少用十几个晶体管，省下的面积非常可观。

一句话：6T SRAM 就是把 RS 触发器精简到只剩"锁"，再把门控电路换成两个开关管。

特点：

• 快：不需要充放电容，读写几乎和逻辑电路一样快，所以用来做 CPU 和 GPU 的缓存；
• 不用刷新：只要通电，这个"互锁开关"就会一直保持状态，这就是"静态"的意思；
• 贵、占面积：6 个晶体管存 1 位，同样面积能存的数据量，远少于 DRAM；
• 断电即丢。

在 AI 里的角色：一颗 GPU 芯片里的 SRAM 通常只有几十到几百 MB，却是速度最快的一层。一些推理芯片（如 Groq 的 LPU（Language Processing Unit，语言处理单元）、Cerebras 的晶圆级芯片）的思路，就是把大量 SRAM 直接放在计算单元旁边，减少来回搬数据的时间——我在光通信那篇和 IEEE（Institute of Electrical and Electronics Engineers，电气电子工程师学会）推理归纳里讲过。

SRAM 是不是越做越大了？

是的，芯片里的 SRAM 总量确实在变大，但主要不是靠把单元做小实现的。

1. 总量在涨。英伟达(NVDA)GPU 的二级缓存从 A100 的 40MB 增加到 H100 的 50MB；AMD(AMD)的 MI300X 加速器配有 256MB 的 Infinity Cache（无限缓存，AMD 给自家大容量缓存起的名字）；专门做推理的芯片更激进，Groq 一颗芯片约 230MB SRAM，Cerebras 的晶圆级芯片 WSE-3（WSE，Wafer-Scale Engine，晶圆级引擎）有 44GB SRAM。

2. 但 SRAM 单元几乎缩不动了。这是业内公认的大问题：逻辑电路每换一代工艺还能明显缩小，SRAM 单元却基本停滞。台积电(TSM)3 纳米（N3E）的 SRAM 单元面积约 0.021 平方微米，和 5 纳米几乎一样，到 2 纳米才略有缩小。SRAM 在芯片上占的面积，越来越"贵"。

3. 于是厂商用别的办法塞进更多 SRAM：

• 把芯片做大，或用多颗芯粒拼起来：面积大了，自然装得多；
• 把 SRAM 叠在上面：AMD 的 3D V-Cache（3D 垂直缓存）在计算芯片上再叠一层 64MB 缓存，锐龙 9800X3D 的三级缓存因此达到 96MB，服务器版 EPYC（霄龙）处理器可以超过 1GB；
• 把缓存放到下面的芯片里：MI300 系列就是把大缓存做在底层芯片里，计算芯片叠在它上面。

4. SRAM 再大，也替代不了 HBM。一颗 GPU 片上的 SRAM 是几十到几百 MB，而 HBM 是几十到近两百 GB，差了上千倍。原因还是本节开头那条：SRAM 一个位要 6 个晶体管，DRAM 只要 1 个晶体管加 1 个电容，同样面积 SRAM 存得少得多、也贵得多。所以 SRAM 只能放最常用的数据，大模型的主体仍然得放在 HBM 里。

一句话：SRAM 在变多，但单元不再缩小，所以只能靠叠层和把芯片做大；它越难扩容，HBM 就越重要。第十节会讲一种反其道而行的芯片：Groq 的 LPU。

三、DRAM：1 个晶体管 + 1 个电容，便宜但"健忘"

结构：一个 DRAM 单元只用 1 个晶体管加 1 个电容（简称 1T1C）。电容里有电荷代表"1"，没有代表"0"；晶体管是开关，由字线控制，打开时电容和位线接通，就能读写。

为什么叫"动态"？因为电容会漏电。电荷几十毫秒就会漏掉一部分，所以控制器必须定期把每个单元读出来、再按原样写回去，这叫"刷新"。按行业标准，一般每 64 毫秒要把所有单元刷新一遍（高温下更频繁）。

读取还会"破坏"数据。电容里的电荷很少，读的时候要把它分享到位线上，再由"读出放大器"放大判断是 0 还是 1——读完之后电容的电荷已经被放掉了，必须马上写回去。

特点：

• 便宜、密度高：1 个晶体管 + 1 个电容，比 SRAM 的 6 个晶体管省得多；
• 比 SRAM 慢，但比闪存快几个数量级；
• 要刷新、断电即丢。

DRAM 的难点在"电容"。芯片越做越小，电容也要越做越小，但它必须存下足够的电荷才能被可靠读出。所以 DRAM 电容越做越"高"、越做越"深"，工艺上越来越难，这也是 DRAM 的制程进步比逻辑芯片慢的原因之一。

全球 DRAM 市场主要由三家公司占据：韩国的三星、SK 海力士（SK Hynix，韩国 SK 集团旗下），和美国的美光(MU)；中国的长鑫存储在快速追赶。

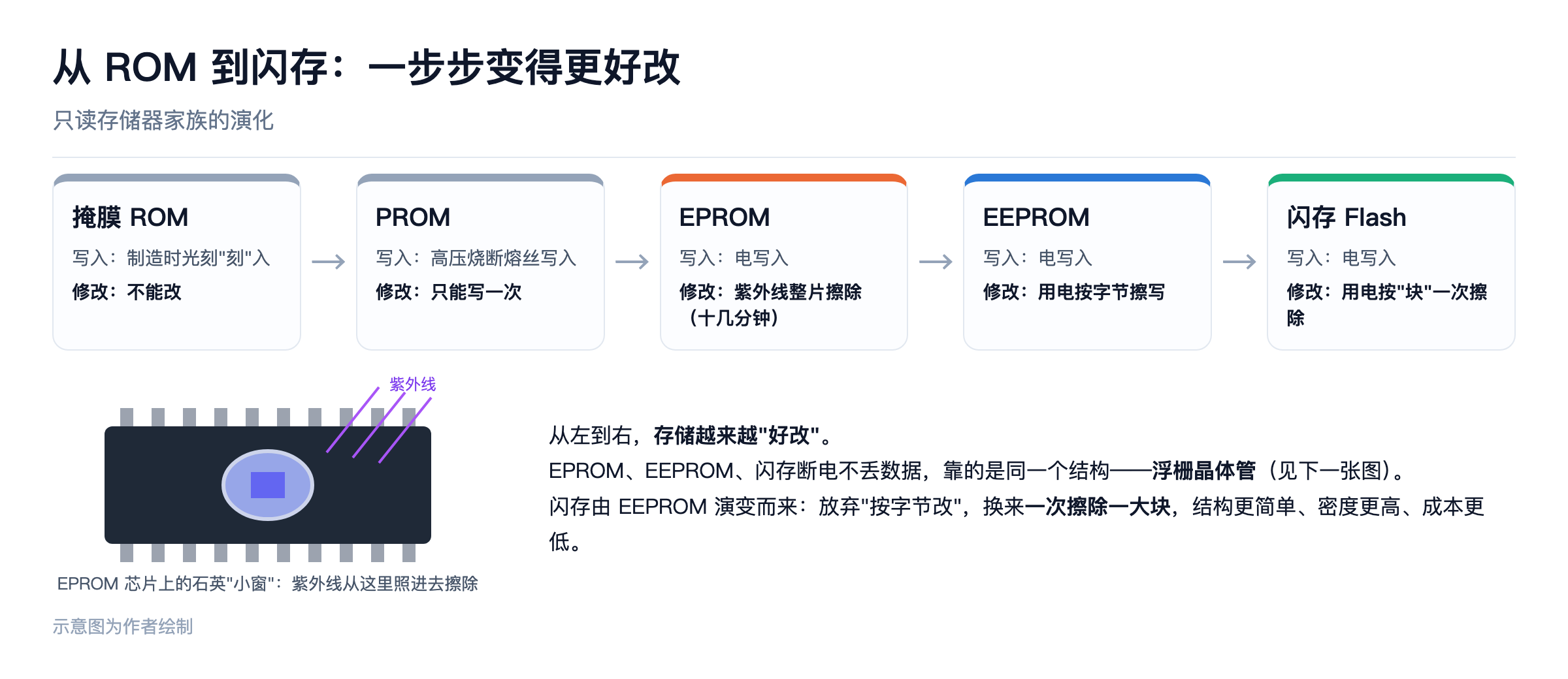

四、从 ROM 到 EEPROM：断电不丢的秘密

ROM 家族的演化，就是一部"越来越好改"的历史：

EPROM 有个很容易认出来的特征：芯片上有一扇透明的石英"小窗"，紫外线从这里照进去擦除数据；平时要贴上标签挡光。

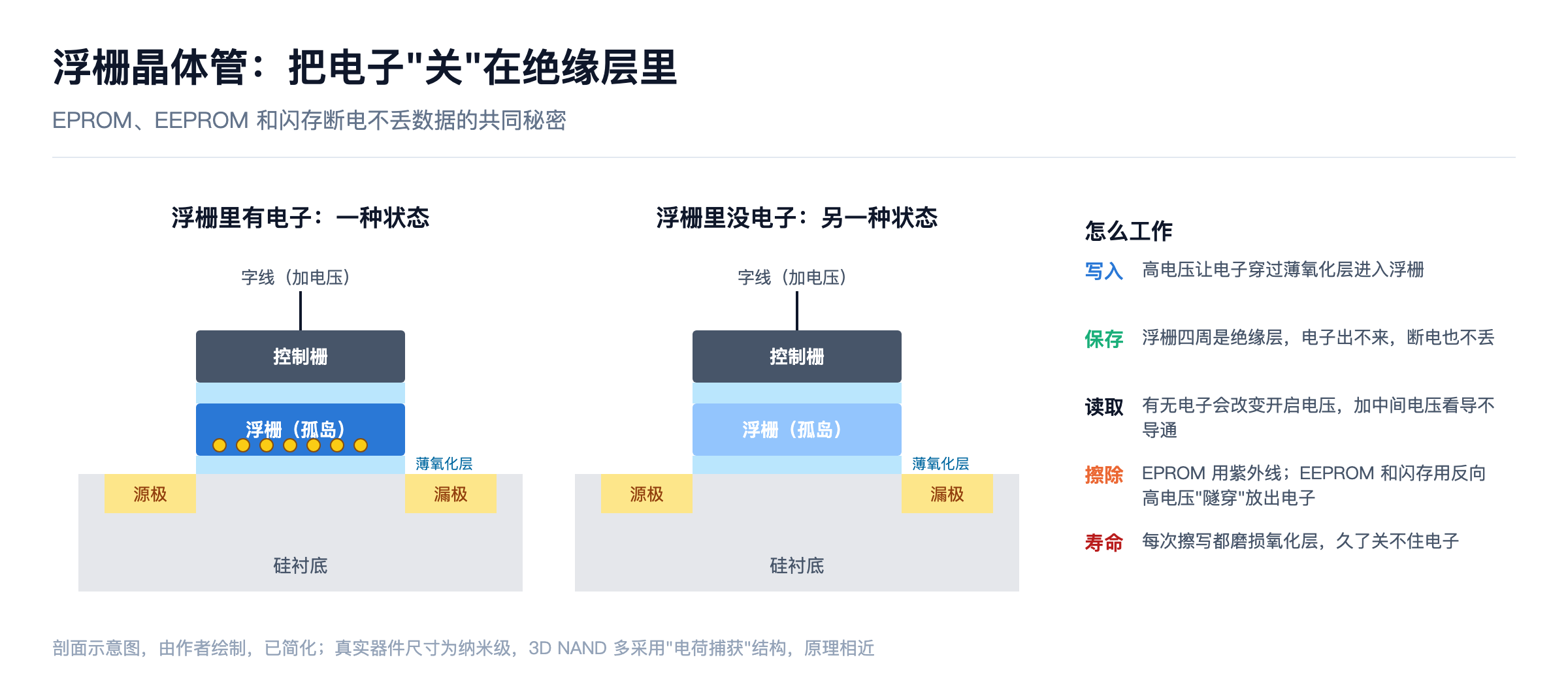

关键原理：浮栅晶体管

EPROM、EEPROM、闪存能"断电不丢"，靠的是同一个结构：浮栅晶体管。

普通晶体管只有一个"栅极"用来控制开关。浮栅晶体管在控制栅下面，多加了一层四周被绝缘层（氧化层）完全包住的"浮栅"——它不接任何导线，是一座"孤岛"。

• 写入（编程）：加高电压，让电子穿过很薄的绝缘层进入浮栅，然后被困在里面；
• 保存：电子被绝缘层包围，出不来，断电之后仍然留在里面，可以保存很多年；
• 读取：浮栅里有没有电子，会改变晶体管"开启"所需的电压。读的时候加一个中间电压，看晶体管导不导通，就知道存的是 0 还是 1；
• 擦除：EPROM 用紫外线给电子能量让它逃出来；EEPROM 和闪存则加反向高电压，让电子通过"隧穿效应"穿过绝缘层离开。

这个结构也带来了闪存的"寿命"问题：每次写入和擦除，电子都要穿过绝缘层，时间久了绝缘层会被"磨损"，关不住电子，这个单元就坏了。这就是"擦写寿命"的来源。

一个小历史：闪存是日本东芝的工程师舛冈富士雄在 1980 年代发明的；名字里的"闪"，是因为它可以像相机闪光灯一样，一下子把一大块数据擦掉。

五、闪存的两条路：NOR 和 NAND

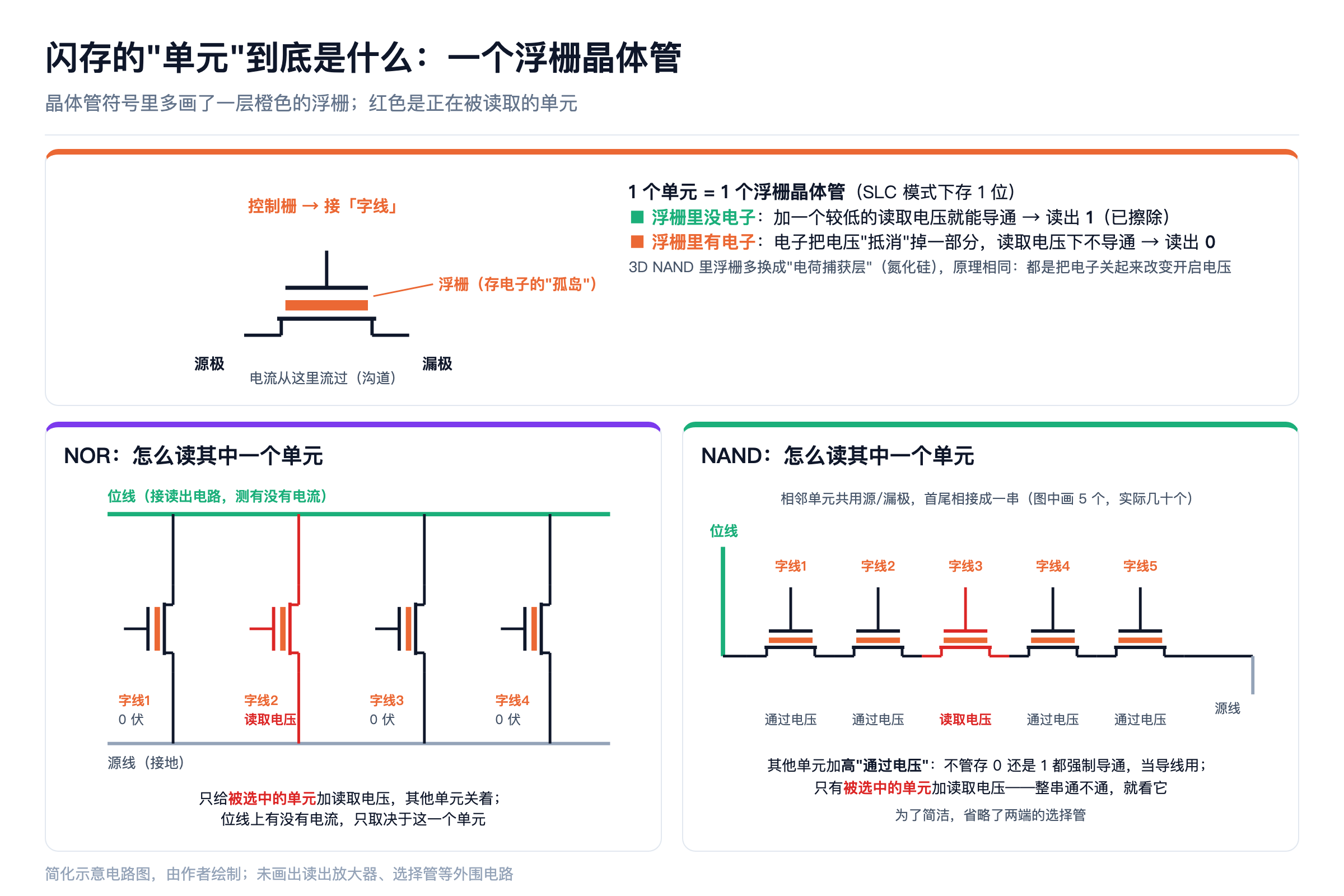

先说清楚："单元"到底是什么

这一节反复说的"存储单元"（Memory Cell），在闪存里就是上一节讲的那个浮栅晶体管——一个单元就是一个晶体管。一块 1TB 的固态硬盘里，按每个单元存 3 位（TLC）算，大约有 3 万亿个这样的晶体管。

一个单元有三个"接头"：

• 控制栅：晶体管顶上的"开关把手"，接到一根横向的导线上，这根线叫字线（Word Line）。给字线加电压，就是在"拧"这个开关；
• 漏极和源极：晶体管两端的进出口。电流从一端流进、另一端流出，中间那段通道叫"沟道"。一端最终接到位线（Bit Line，负责把数据读出来的线），另一端接到源线（接地的回路）；
• 浮栅：夹在控制栅和沟道之间、被绝缘层包住的"孤岛"，这是存数据的地方。

一个单元怎么表示 0 和 1？

• 浮栅里没有电子：在字线上加一个不太高的"读取电压"，晶体管就能导通，位线上有电流 → 读出 1（这是擦除后的状态）；
• 浮栅里有电子：电子带负电，会把控制栅的电压"抵消"掉一部分，同样的读取电压下晶体管打不开，位线上没有电流 → 读出 0（这是写入后的状态）。

换句话说，读闪存就是在问每个晶体管一句话：加这个电压，你开不开？第六节讲的"一格多存"，就是把浮栅里的电子数量分成 4 档、8 档、16 档，再用几个不同的读取电压去试，看它在哪一档打开。

补充一点：现在的 3D NAND 大多把浮栅换成了"电荷捕获层"（用氮化硅做的一层绝缘材料，电子被困在材料里而不是导体孤岛里），更适合竖着堆叠。原理完全一样：都是把电子关起来，改变晶体管的开启电压。

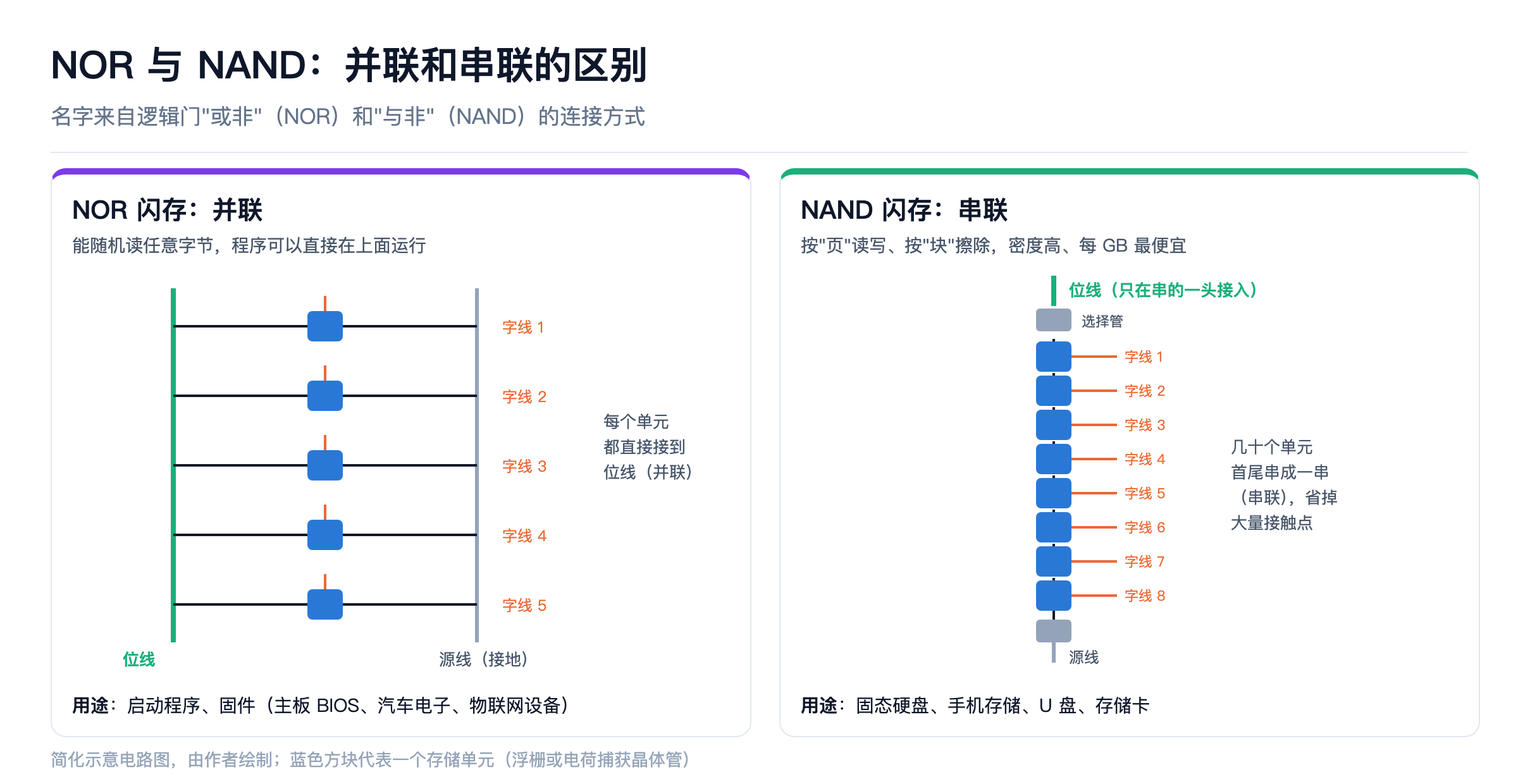

NOR 和 NAND：同样的单元，两种连法

NOR 和 NAND 用的是同样的单元，区别只在单元之间怎么连，这直接决定了"怎么读其中一个单元"：

• NOR（并联）：每个单元一头接位线、一头接源线，彼此并排。读某个单元时，只给它的字线加读取电压，其他字线加 0 伏让它们全部关着。位线上有没有电流，只取决于这一个单元，所以可以随机读任意位置，又快又直接；
• NAND（串联）：几十个单元首尾相接成一串，相邻两个单元共用源极和漏极，整串只有两头接到位线和源线。要读中间某一个，怎么办？给其他所有单元的字线加一个较高的"通过电压"，不管它们存的是 0 还是 1，都强制打开、当导线用；只给被选中的单元加读取电压。整串导不导通，就只看这一个单元了。

NAND 的这个办法省掉了每个单元单独接位线的接触点，所以密度高、便宜；代价是每次都要"绕一整串"去读，只能成批按页读写。

闪存按电路排法分成两种，差别在于存储单元是"并联"还是"串联"：

为什么 NAND 更便宜？因为串联省掉了大量连线和接触点，同样面积能塞进多得多的单元。代价是不能随机改一个字节：想改一页里的一点数据，要先把整块擦掉再重写。所以 SSD 里都有一颗"主控芯片"，负责把写入分散到不同位置（"磨损均衡"）、回收垃圾空间、纠错——这颗主控，决定了一块 SSD 的速度和寿命。

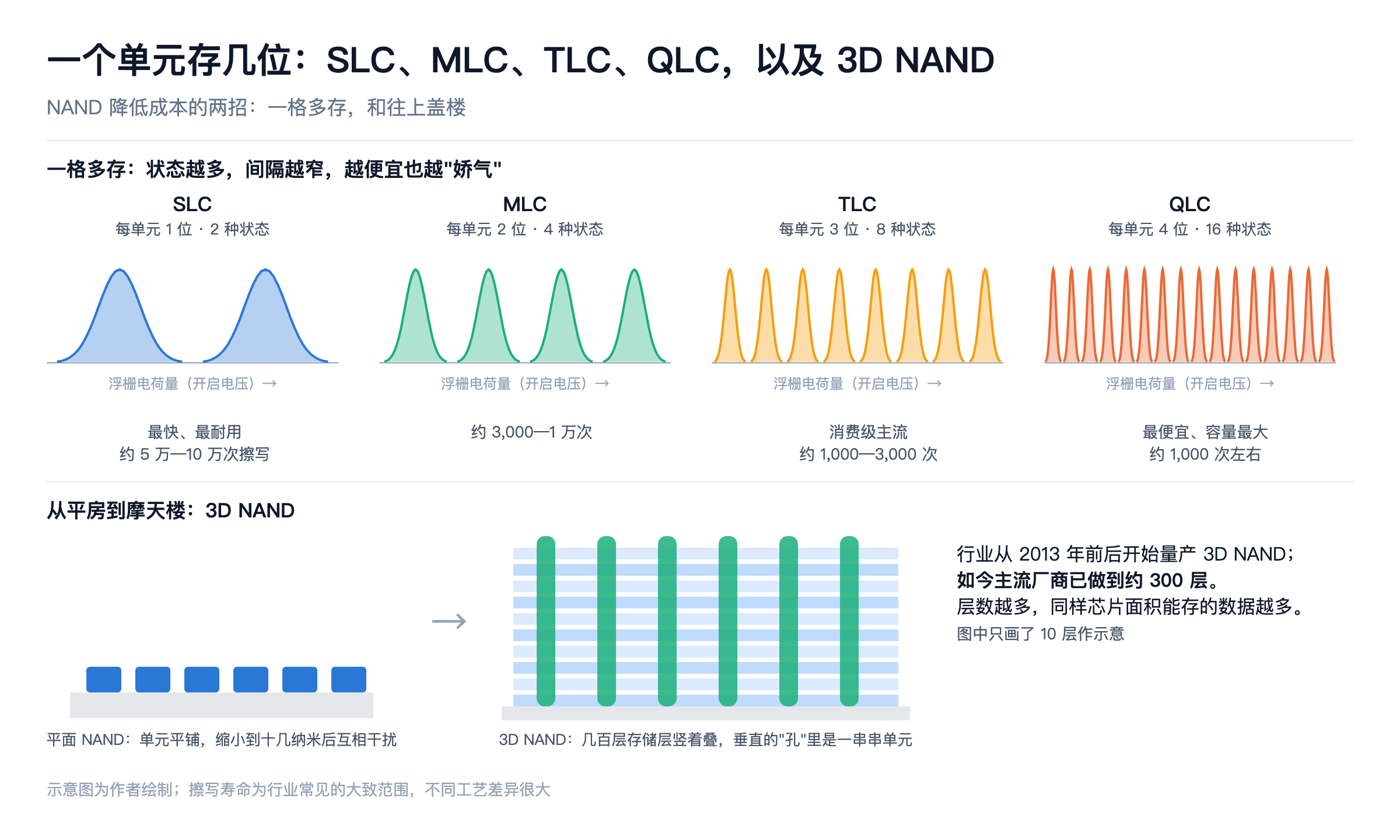

六、NAND 的两招：一格多存，和往上盖楼

第一招：一个单元存更多位。

浮栅里的电子数量可以精细控制。如果只分"有电子 / 没电子"两种状态，一个单元存 1 位（SLC）；如果分成 4 种电荷多少，就能存 2 位（MLC）；8 种是 3 位（TLC），16 种是 4 位（QLC）。

（寿命为行业常见的大致范围，不同工艺和厂商差异很大。）

代价是：状态越多，每两个状态之间的"电压间隔"越窄，读写要更精细，速度更慢、寿命更短。这就是为什么 QLC 最便宜，但更适合"写一次、读很多次"的场景。

第二招：从平房到摩天楼——3D NAND。

平面的 NAND 做到十几纳米以后，单元之间靠得太近，会互相干扰。于是行业从 2013 年前后开始，把存储单元竖着一层一层往上叠，就像把平房改成了摩天大楼。如今主流厂商的 3D NAND 已经做到 300 层左右，层数越多，同样一块芯片面积能存的数据越多。

全球 NAND 主要供应商有三星、SK 海力士（含旗下 Solidigm）、日本铠侠、闪迪(SNDK)、美光(MU)，以及中国的长江存储。

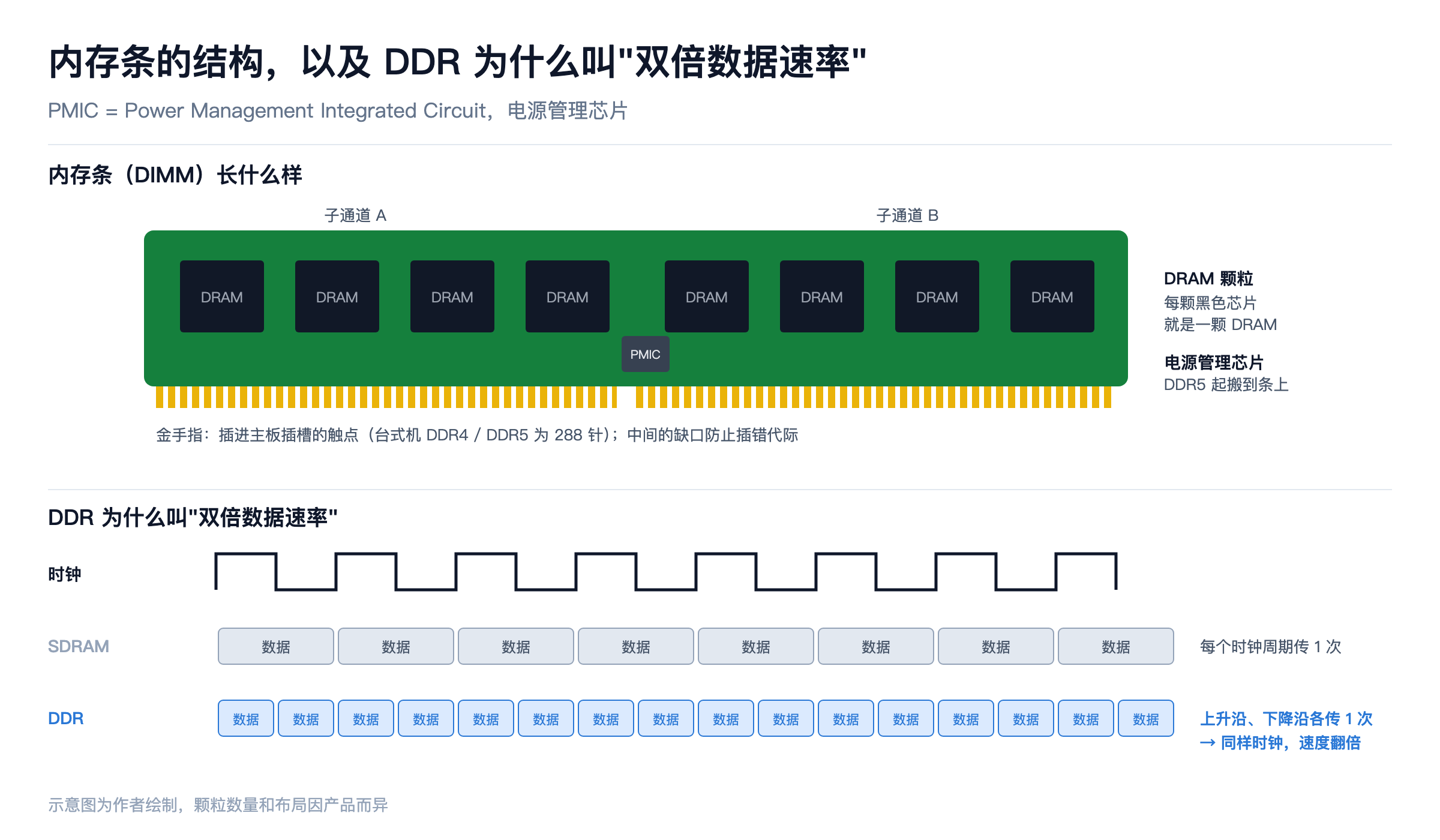

七、内存条上的 DDR 到底是什么

我们平时说的"内存条"，就是插在主板上的一块小电路板（DIMM），上面焊着好几颗 DRAM 芯片。

"DDR"的意思是"双倍数据速率"。内存按时钟的节拍工作。早期的同步内存（SDRAM）每个时钟周期只传一次数据；DDR 在时钟的上升沿和下降沿各传一次，同样的时钟频率，速度翻了一倍。后面的 DDR2、DDR3、DDR4、DDR5，都是在这个基础上继续提高速度、降低电压。

DDR5 有几个值得知道的变化：

• 一条内存分成两个独立的"子通道"，可以同时处理两个请求，效率更高；
• 电源管理芯片从主板搬到了内存条上，供电更稳定；
• 芯片内部自带纠错（ECC），因为单元越来越小，更容易出错。

内存条上常见的几个名词：

• 颗粒：内存条上一颗颗黑色的芯片，就是 DRAM 芯片本身；
• 通道：CPU 和内存之间的"车道"，主流台式机是双通道，服务器可以有 8 到 12 个通道；
• 时序（如 CL36，CL = CAS Latency，列地址选通延迟）：数据延迟的节拍数，数字越小越快；
• 服务器内存条通常带完整的纠错功能，还有一颗"寄存器"芯片帮忙转发信号，所以更稳定、也更贵。

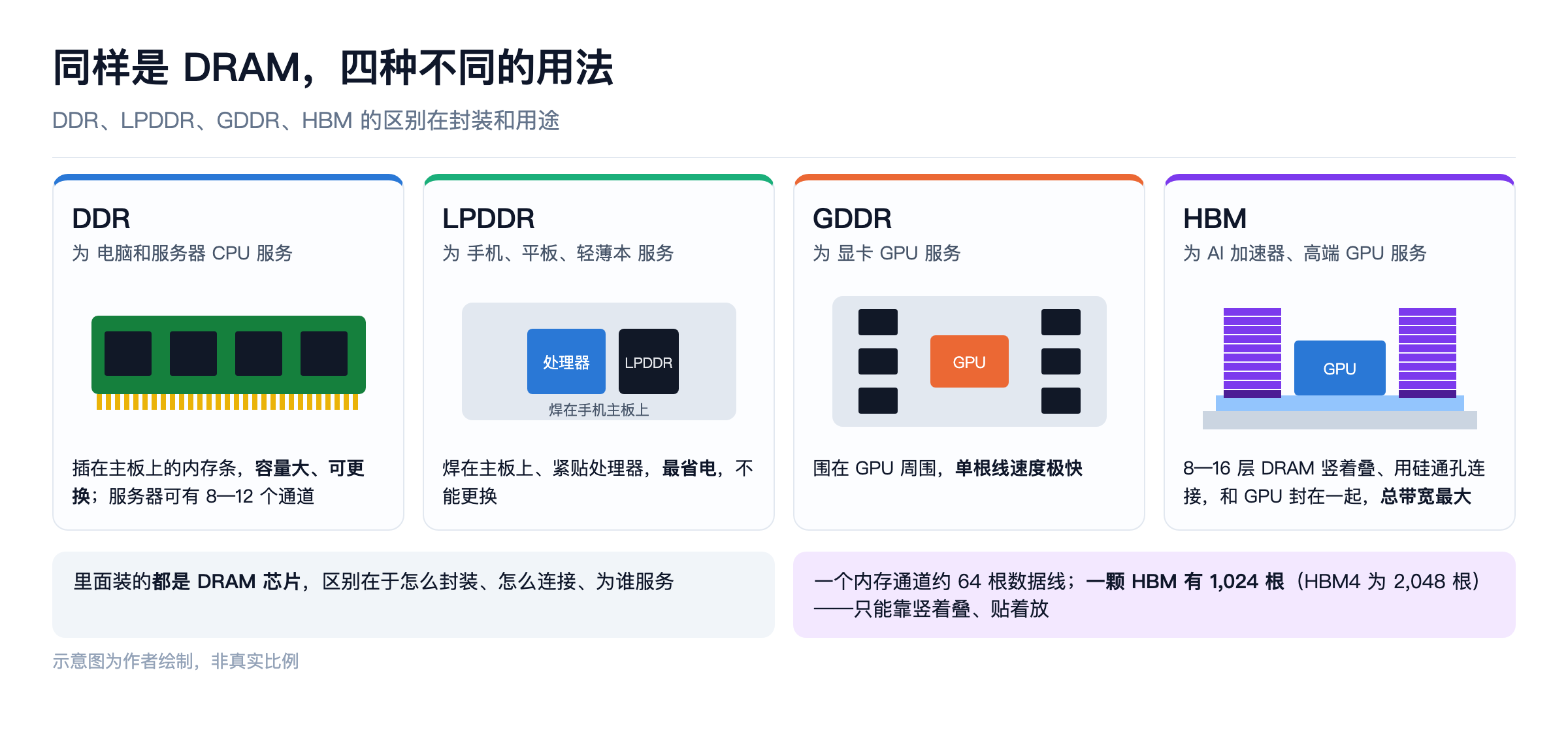

八、DRAM 的四种"包装"：DDR、LPDDR、GDDR、HBM

DDR、LPDDR、GDDR、HBM 里面装的都是 DRAM 芯片，区别在于怎么封装、怎么连接、为谁服务：

HBM 为什么要竖着叠？普通内存条和 CPU 之间的数据线只有 64 根左右（每个通道），而一颗 HBM 有 1,024 根数据线（最新的 HBM4 翻倍到 2,048 根）。这么多根线，只能靠极近的距离和极密的连接来实现：把多层 DRAM 叠起来，层与层之间用硅通孔（TSV）连接，再和 GPU 一起装在一块硅中介层上，距离只有几毫米。

所以 HBM 不是"更快的内存条"，而是一种"先进封装"。它的难点在于堆叠、打孔和散热，这部分我在先进封装那篇里画过剖面图。据公开规格，英伟达(NVDA)的 B200 芯片配了 8 颗 HBM3E，总带宽约每秒 8 太字节。

HBM 断电后数据也会丢吗？

会。HBM 本质上还是 DRAM，只是把 8 到 16 层 DRAM 芯片竖着叠起来、和 GPU 封装在一起。每个存储单元仍然是"1 个晶体管 + 1 个电容"，靠电容里的电荷记住 0 和 1，所以：

• 断电就丢：没电以后电荷很快漏光，数据就没了；
• 通电也要刷新：电容本来就会漏电，就算不断电，也要每隔几十毫秒把数据重写一遍，和普通内存条一样。

所以 AI 服务器里是这样分工的：

• 长期保存：模型权重和训练数据放在 SSD（固态硬盘，NAND 闪存做的，断电不丢）或网络存储里；
• 开机后使用：加载模型时，先把权重从 SSD 读进 HBM，GPU 再从 HBM 里高速读取来计算。

这也是为什么训练大模型要定期存"检查点"（checkpoint）——把当前训练进度写回硬盘。万一断电或者机器故障，HBM 里的东西全丢，只能从最近一次检查点接着训练。

九、AI 为什么让存储变成了瓶颈

AI 训练和推理，本质上是在不停地搬数据：

• 模型的参数要从内存搬进计算单元；
• 推理时的"上下文记忆"（行业里叫 KV 缓存，KV 即 Key-Value，键值）会随着对话变长而不断膨胀；
• 训练用的数据集动辄数百 TB，要从 SSD 读进内存。

计算单元的速度提升得很快，但数据搬运的速度跟不上，这就是"内存墙"。所以每一层存储都在被 AI 重新定价：

一个重要的连锁反应：DRAM 厂商把更多产能转去做利润更高的 HBM，普通 DDR 和手机内存的供给就会变紧，价格随之上涨。这也是为什么 AI 热潮会让整个存储行业进入"超级周期"——DRAM 那篇和 NAND 系列第三篇讲过这个供需逻辑。

十、Groq 的 LPU：把整个模型塞进 SRAM

第二节说到 SRAM 越来越难扩容，Groq 却反其道而行：干脆不用 HBM，把模型全放进 SRAM。它的芯片叫 LPU（Language Processing Unit，语言处理单元），是理解"存储决定 AI 速度"最好的例子。

先分清两个名字：Groq（带 q）是芯片公司；Grok（带 k）是马斯克旗下 xAI 的聊天机器人，两者没有关系。

公司背景

• 2016 年成立。创始人 Jonathan Ross 在谷歌参与发起了 TPU（Tensor Processing Unit，张量处理单元，谷歌自研的 AI 芯片）项目，出来后创办了 Groq；
• 芯片早期叫 TSP（Tensor Streaming Processor，张量流处理器），大模型火起来后改名 LPU，主打"说话快"；
• 主要通过 GroqCloud 云服务赚钱：按 token（词元）收费，让开发者调用跑在 LPU 上的开源模型（如 Llama、Qwen），同时也卖芯片和整机；
• 是私有公司，没有上市。2025 年 9 月融资 7.5 亿美元，估值约 69 亿美元；还和沙特合作在当地建推理数据中心；
• 2025 年 12 月有报道称，英伟达以约 200 亿美元与 Groq 签了非独家技术授权协议，创始人 Ross 等核心高管加入英伟达，Groq 公司和 GroqCloud 继续独立运营。

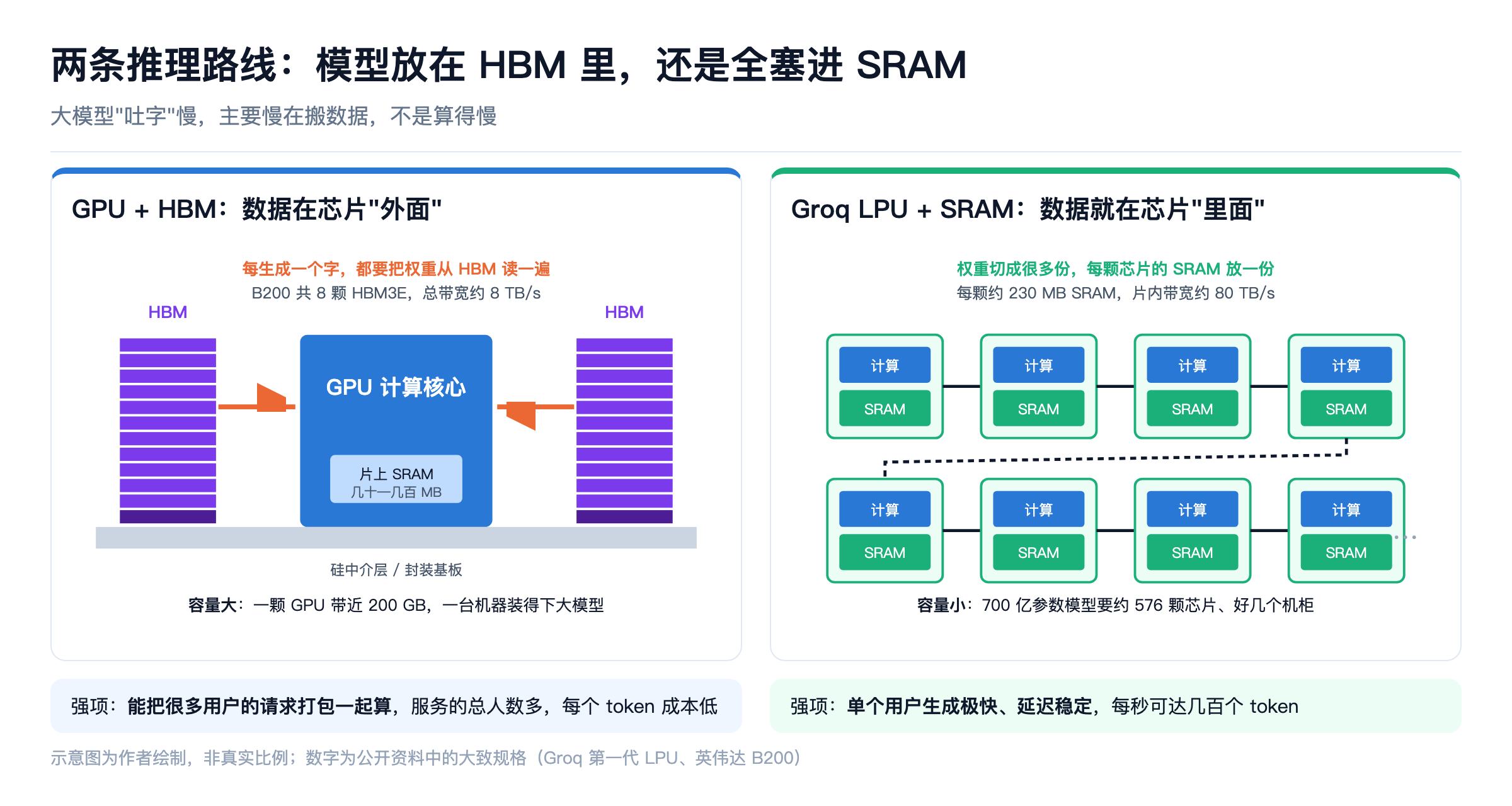

为什么快：大模型"吐字"慢，慢在搬数据

1. 瓶颈在内存，不在计算。模型每生成一个 token（大约一个字或半个词），都要把全部权重从内存里读一遍。一个 700 亿参数的模型，每生成一个字就要读约 70GB 数据。GPU 的计算能力其实很强，大部分时间是在等 HBM 把数据送过来——这就是第九节说的"内存墙"。

2. Groq 把权重直接放在芯片内部的 SRAM 里。第一代 LPU 每颗芯片有约 230MB SRAM，片内带宽约 80TB/s（每秒 80 太字节）。作为对比，一颗英伟达 B200 配 8 颗 HBM3E，总带宽约 8TB/s。单看每颗芯片的内存带宽，LPU 高出约一个数量级。

3. "确定性"设计：编译器事先排好每一步。GPU 靠硬件在运行时动态调度，数据在缓存里"碰运气"，同一个任务每次的延迟会有波动。LPU 芯片里没有缓存、没有复杂的调度硬件，由编译器（把模型翻译成芯片指令的软件）事先算好每个时钟周期、每个数据走哪条路；多颗芯片之间的通信也事先排好，像火车时刻表一样准点，所以几百颗芯片能像一颗大芯片那样协同工作。

效果：单个用户看到的生成速度非常快。同样跑一个 700 亿参数的模型，GPU 上常见的是每秒几十个 token，Groq 能做到每秒几百个，而且第一个字出来的延迟很低。

代价：容量太小

230MB 听起来不少，放到大模型面前远远不够：

• 一个模型要几百颗芯片：700 亿参数的模型，就算压缩到每个参数 1 字节也要约 70GB。早期公开的案例里，跑 Llama 2 70B 用了约 576 颗芯片，占好几个机柜；
• 前沿模型更难装：现在的前沿模型动辄几千亿到上万亿参数，芯片数量和机房面积成倍增加；
• 长上下文更吃亏：对话越长，KV 缓存越大，而 SRAM 本来就装不下多少；
• 总吞吐量和成本不一定占优：GPU 可以把很多用户的请求打包一起算（批处理），摊薄成本；LPU 的强项是"单个用户快"，同样花钱，未必"服务的总人数多"；
• 工艺较老：第一代芯片用的是 14 纳米工艺，下一代转向三星 4 纳米。

在推理芯片里的位置

我的判断：Groq 证明了"推理速度"本身有价值——尤其是 AI 智能体（AI Agent）要连续思考几十步的场景，每一步都快，总体体验差别很大。但它不会取代 GPU，更可能成为推理里"超低延迟"这一细分的方案。英伟达花大价钱拿它的技术授权，本身就说明这条路线有价值，而且英伟达更可能把这套思路吸收进自己的产品线。从存储的角度看，这恰好印证了本文的主线：AI 芯片的竞争，很大程度上是"数据放在哪一层存储里"的竞争。

十一、正在路上的新型存储

行业一直在找一种"像 DRAM 一样快、像闪存一样断电不丢"的理想存储。几个候选者：

到目前为止，还没有一种新型存储能在成本上全面取代 DRAM 和 NAND。所以未来几年，存储金字塔的基本形状不会变，变的是每一层的规模和连接方式。

一张表记住所有概念

金豆划重点

• 所有存储都在平衡"快、多、久、便宜"，没有一种能全占，所以要分层：寄存器 → SRAM 缓存 → DRAM 内存 → NAND 固态硬盘 → 机械硬盘，越往下越慢、越便宜、容量越大；
• "内存"一般指 DRAM，"存储"一般指 SSD 和硬盘，一个是工作台，一个是仓库；
• SRAM：6 个晶体管组成互锁开关，最快、最贵，做 CPU 和 GPU 的缓存；总量在变大，但单元几乎缩不动了，只能靠叠层（如 3D V-Cache）和把芯片做大；
• DRAM：1 个晶体管加 1 个电容，电容会漏电，大约每 64 毫秒要刷新一遍，读取还会破坏数据；便宜量大，做内存；
• ROM 家族：掩膜 ROM 出厂写死 → PROM 写一次 → EPROM 紫外线擦除 → EEPROM 电擦除 → 闪存按块擦除，越来越好改；
• 浮栅晶体管是断电不丢的秘密：电子被困在绝缘层包围的浮栅里；每次擦写都在磨损绝缘层，所以闪存有寿命；
• NOR 与 NAND：NOR 并联、能随机读，放固件；NAND 串联、按块擦除、最便宜，做 SSD 和手机存储；
• NAND 两招：一格多存（SLC→QLC，越便宜越短命）、往上盖楼（3D NAND 已到约 300 层）；
• DDR：时钟上下沿各传一次，所以"双倍"；DDR5 分两个子通道、电源管理上条、内置纠错；
• DDR、LPDDR、GDDR、HBM 都是 DRAM，区别在封装和用途；HBM 靠竖着叠和硅通孔换来 1,024 根以上的数据线，本质是一种先进封装；HBM 也是 DRAM，断电同样会丢数据，模型权重平时存在 SSD 里，用时再加载进 HBM；
• AI 让存储变成瓶颈：内存墙、KV 缓存、训练数据，HBM 供不应求并挤占普通内存产能，推动存储超级周期；
• Groq 的 LPU 反其道而行：把模型全放进片上 SRAM，单用户生成极快，代价是一个模型要几百颗芯片——AI 芯片之争，很大程度上是"数据放在哪一层存储"之争。

---

资料来源：各类存储器的基本原理综合自半导体教材与行业公开资料；DDR 代际参数参考 JEDEC（固态技术协会，Joint Electron Device Engineering Council）公开标准的大致范围；闪存擦写寿命、3D NAND 层数、HBM 与 B200 规格、SRAM 单元面积、Groq LPU 规格与融资及授权交易信息来自厂商公开资料与行业报道，均为大致数字。电路图和结构图为作者绘制的示意图，已做简化。本文只讨论技术原理，不构成任何投资建议。

— 金豆
