AI 让芯片设计变便宜之后：从 EDA 到光罩，钱流向哪里，Photronics(PLAB) 值不值得押

先放结论：

1. 逻辑方向是对的：AI 让芯片设计更快、更便宜，定制芯片会变多，流片次数会变多，每次流片都要一套新的光罩；
2. 但受益最大的不是光罩。最确定的钱在帮大客户做定制芯片的博通(AVGO)和代工的台积电(TSM)，其次是卖设计工具的新思科技(SNPS)和楷登电子(CDNS)；
3. 光罩是一张便宜的期权。美股唯一的纯光罩标的 Photronics(PLAB) 估值很低、账上现金很多，但业绩里目前还看不到这个逻辑；
4. 别指望美国政府专门扶持 PLAB。间接的好处已经在发生（税收抵免、国防订单、回流需求），直接给大额补贴或入股的概率不高。

先把几个词讲清楚

中文术语：

一、发生了什么

两件事凑在了一起。

第一件：OpenAI 的自研芯片只用了约 9 个月。在 2026 年的 Hot Chips 大会上，OpenAI 披露了和博通合作的推理芯片 Jalapeño：从初始 RTL（Register-Transfer Level，寄存器传输级）到流片约 9 个月，而这类芯片过去通常要两年以上。OpenAI 说它用了自己的模型来加速设计和优化，芯片的实现由博通完成。

第二件：10 月 1 日，新思科技同时宣布了两项合作。一是与亚马逊(AMZN)签下超过 10 亿美元的多年协议，涵盖 IP（Intellectual Property，可复用的电路模块）、EDA（Electronic Design Automation，电子设计自动化）软件和 AI 智能体技术；二是与 OpenAI 合作开发"GPT-Synopsys"（GPT 即 Generative Pre-trained Transformer，OpenAI 的模型系列名），让 AI 模型直接操作 EDA 工具，自动做时序收敛和验证，工程师只负责设定目标和审查结果。当天新思科技大涨约 12.8%，楷登电子涨约 6.2%。

加上谷歌(GOOGL)在加速迭代自家的 TPU（Tensor Processing Unit，张量处理单元），一个趋势很清楚：芯片设计的门槛在降低，设计的"产能"本身在扩大。

二、这条逻辑链

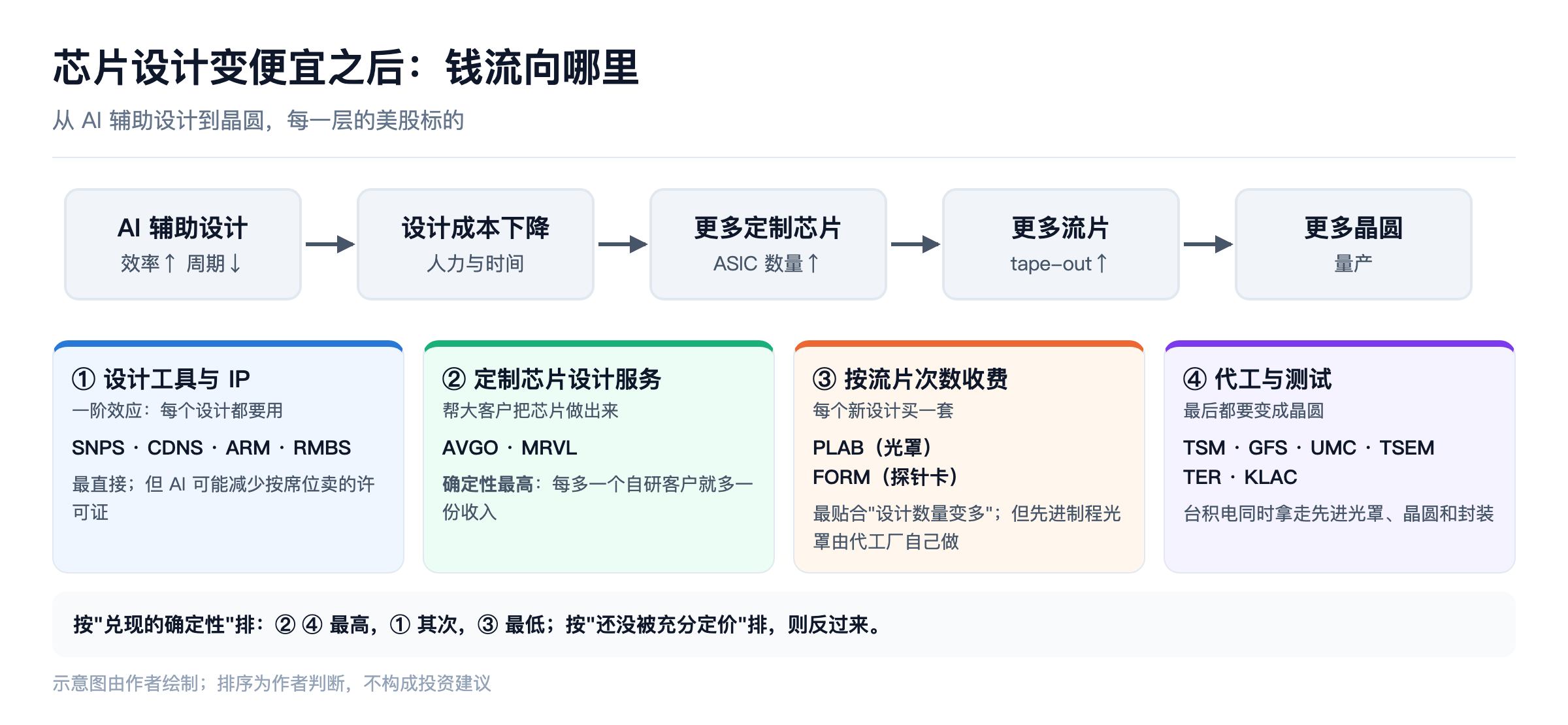

AI 辅助设计效率提升 → 设计成本下降 → 开发周期缩短 → 定制芯片（ASIC，Application-Specific Integrated Circuit）数量增加 → 设计发布增加 → 流片增加。

再往下一步：每一次新的流片，都需要一套新的光罩。

这是典型的杰文斯悖论：芯片设计越便宜、越高效，行业就会设计更多的芯片。而且需求不只在最先进的 AI 芯片上——网络芯片、信号处理、接口、小芯片、机器人、边缘 AI、汽车芯片都会跟着变多，其中很多会落在成熟和次先进制程上。

这条链每一环都成立。问题在于：每一层，钱到底进了谁的口袋？

三、每一层谁拿钱

第一层：设计工具与 IP——最直接，但有一个争议

标的：新思科技(SNPS)、楷登电子(CDNS)、Arm(ARM)、Rambus(RMBS)。

每一颗芯片都离不开 EDA 软件和 IP，设计数量增加，它们最先受益。亚马逊那份超过 10 亿美元的协议就是证据。

争议在于定价方式。EDA 软件传统上按"席位"（多少个工程师在用）收费。如果 AI 让一个工程师能干五个人的活，席位数可能减少。所以两家公司都在把收费方式转向按用量、按 AI 智能体收费。另一个隐忧："GPT-Synopsys"这类合作里，模型公司也进入了设计工具层——铲子的一部分，以后可能由 OpenAI 这样的公司提供。

估值上，新思科技前瞻市盈率约 28 倍，比楷登电子的约 38 倍便宜，但背着收购 Ansys 留下的约 72 亿美元净负债。

Arm：逻辑已经兑现，但也最贵

为什么 Arm 在这条链上：大厂自研的芯片，用的几乎都是 Arm 的处理器设计——英伟达(NVDA)的 Vera、谷歌的 Axion、亚马逊的 Graviton5、微软(MSFT)的 Cobalt 200 都是。每多一个设计，Arm 多收一笔授权费；每多卖一颗芯片，Arm 多收一份版税。它还把处理器核心预先集成、验证好，打包成"计算子系统"（CSS，Compute Subsystems）卖给客户，客户拿来就能更快流片，Arm 单颗收的版税也更高——这正好对应"设计周期缩短"。

数据已经兑现（截至 2026 年 6 月 30 日的季度）：收入 12.9 亿美元，同比增长 22%；版税 7.15 亿美元，增长 22%；授权 5.74 亿美元，增长 23%；数据中心版税同比翻了一倍多。

一个大变化：Arm 开始自己卖芯片了。它推出了自己设计的数据中心处理器 AGI CPU（最多 136 核，台积电 3 纳米制造），这是公司历史上第一次卖成品芯片。管理层说需求已经超过 20 亿美元，高于最初锁定的 10 亿美元产能。但要注意两点：这门生意的毛利率只有 40% 左右（目标做到 50%），远低于授权业务约 97% 的毛利率，会增加收入规模但拉低利润率；而且这等于和自己的客户——高通(QCOM)、联发科、各家云厂商——直接竞争。

短期看点：下一份财报在 11 月 4 日盘后。公司给的指引是下季度收入约 13.8 亿美元（同比增长约 22%），授权收入增长约 30%，但版税只增长"十几个百分点的低段"；全年版税增速也从约 20% 下调了——原因是内存涨价拖累手机出货，和拖累 PLAB 的是同一个因素。届时要看三件事：数据中心版税能否继续翻倍、AGI CPU 的订单和供货进度、手机端版税有没有继续恶化。

最大的问题是估值（2026 年 10 月 1 日）：市值约 3,122 亿美元，过去 52 周涨了约 107%；前瞻市盈率约 122 倍，企业价值约为过去 12 个月收入的 60 倍。分析师的平均目标价约 289 美元，已经低于约 292 美元的股价。在这个估值下，只要版税增速再被下调一次，回撤就可能很大。

Arm 和 PLAB 正好是这条逻辑的两个极端：Arm 已经兑现、质量很高、很贵；PLAB 还没兑现、便宜、有现金垫底。

第二层：定制芯片设计服务——确定性最高

标的：博通(AVGO)、迈威尔(MRVL)。

Jalapeño 的 9 个月，是博通帮 OpenAI 做出来的。大厂自研芯片，绝大多数并不是自己从头做到尾，而是找博通、迈威尔这样的公司完成后端实现和量产。每多一个自研芯片的大客户、每多一代产品，它们就直接多一份收入。这一层的逻辑已经在财报里兑现，缺点是市场也早就知道了。

第三层：按流片次数收费的环节——最贴合这条逻辑

标的：Photronics(PLAB)（光罩）、FormFactor(FORM)（探针卡）。

这一层的特点是：收入跟"设计数量"挂钩，而不是跟"芯片出货量"挂钩。一个新设计，不管最后卖 1 万颗还是 1 亿颗，都要买一套光罩、一套探针卡。所以"设计变多"的逻辑，最直接对应的就是它们。光罩的细节下一节单独讲。

第四层：代工与测试——最后都要变成晶圆

标的：台积电(TSM)；成熟制程的格芯(GFS)、联电(UMC)、高塔半导体(TSEM)；测试的泰瑞达(TER)；光罩检测的科磊(KLAC)。

流片再多，最后都要变成晶圆。台积电在先进制程上同时拿走光罩、晶圆和封装三份钱。成熟制程的三家，要等"定制芯片向成熟节点扩散"真的发生才会受益。

四、光罩这一环，有一个容易被忽略的细节

"每次流片都要一套新光罩"是对的。但光罩由谁来做，决定了钱进谁的口袋。

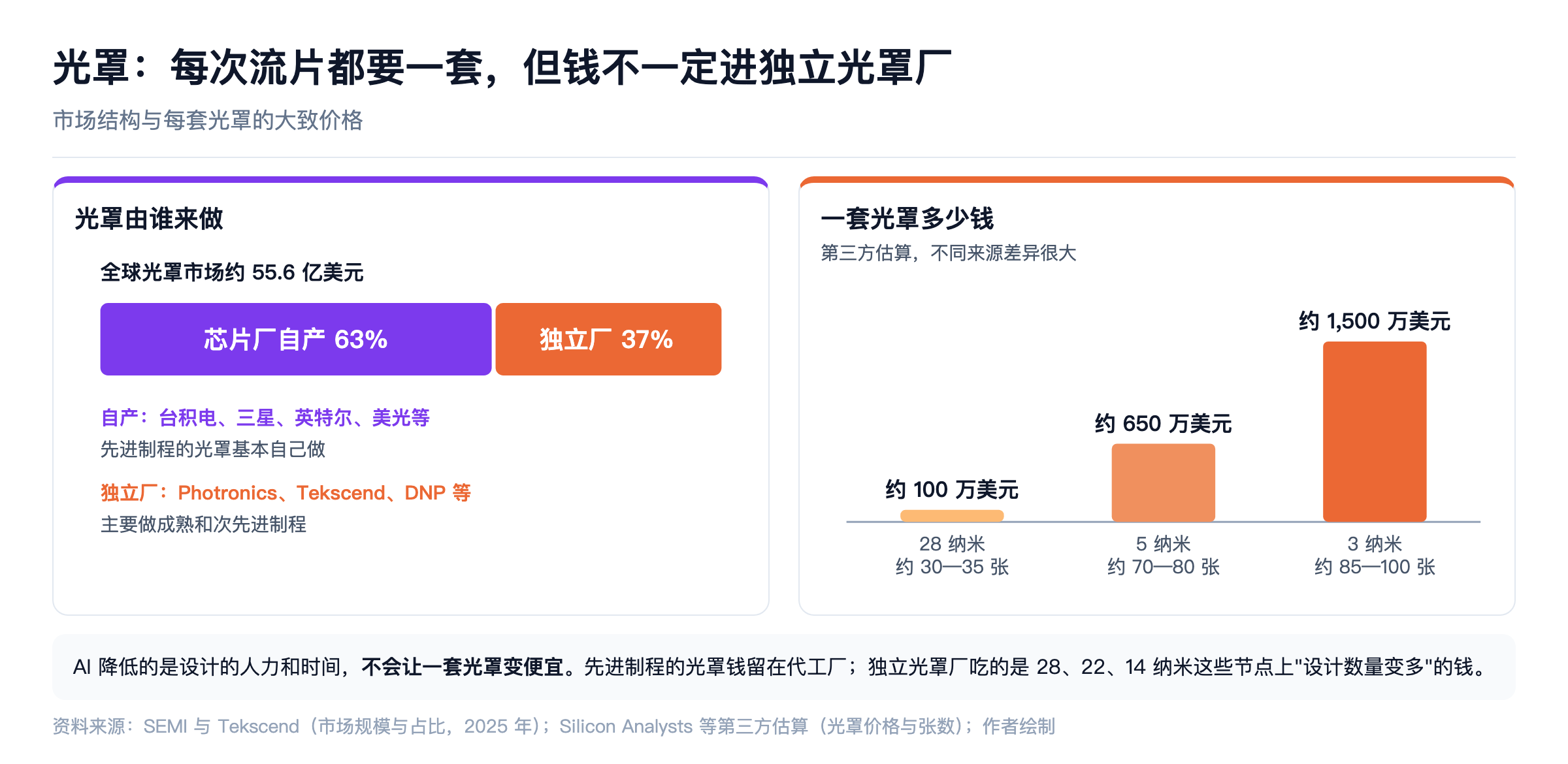

全球光罩市场约 55.6 亿美元，其中约 63% 是芯片厂自己做的，独立光罩厂只占约 37%（国际半导体产业协会 SEMI（Semiconductor Equipment and Materials International）与 Tekscend 的数据）。

• 先进制程的光罩，由代工厂自己做。Jalapeño、TPU 这类 3 纳米、2 纳米的芯片，光罩是台积电内部生产的。这部分钱留在台积电，不会流到独立光罩厂；
• 独立光罩厂吃的是成熟和次先进制程，也就是 Photronics 自己说的 28、22、14 纳米这些节点。

所以对 PLAB 真正有用的，不是"OpenAI 做了一颗 3 纳米芯片"，而是文章开头逻辑的最后一段：定制芯片扩散到网络、接口、汽车、边缘 AI，落在成熟节点上。

还有一点要想清楚：AI 降低的是设计的人力和时间，不会让光罩变便宜。按第三方估算，一套光罩在 28 纳米约 100 万美元，5 纳米约 650 万美元，3 纳米约 1,500 万美元甚至更高。先进节点的流片数量，仍然受资金和台积电产能的约束；真正可能"放量"的，是成熟节点。

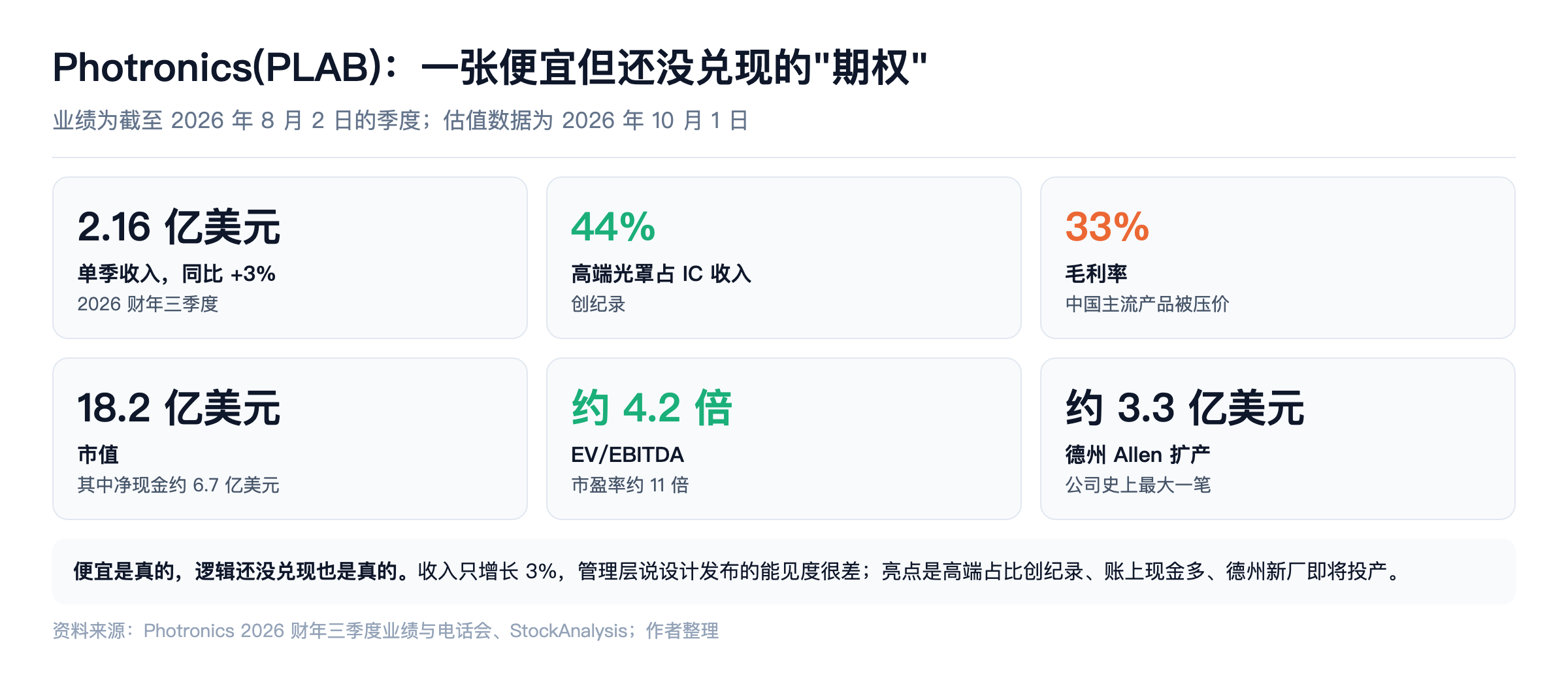

五、Photronics(PLAB)：便宜，但还没兑现

先看业绩（2026 财年第三季度，截至 8 月 2 日）：

• 收入 2.16 亿美元，同比只增长约 3%；其中芯片光罩 1.547 亿美元，增长 5%；显示面板光罩（FPD，Flat Panel Display）6,140 万美元，下降 2%；
• 高端芯片光罩占 IC（Integrated Circuit，集成电路）收入的 44%，创纪录——这是唯一明显的亮点；
• 毛利率约 33%；管理层提到中国的主流产品受到本土厂商的价格竞争；
• 管理层原话的意思是：高晶圆厂稼动率、高内存价格和地缘政治不确定性，让设计发布的能见度很差；
• 四季度收入指引 2.07 亿—2.27 亿美元，范围很宽。

再看估值（2026 年 10 月 1 日）：市值约 18.2 亿美元，其中净现金约 6.7 亿美元；企业价值约为 EBITDA 的 4.2 倍（EV/EBITDA，Enterprise Value / Earnings Before Interest, Taxes, Depreciation and Amortization），市盈率约 11 倍。

再看扩产：德州 Allen 的新厂是公司史上最大的一笔投资（约 3.3 亿美元），预计四季度末开始贡献收入；爱达荷州 Boise 的工厂会转向更先进的节点，并装了美国独立光罩厂里第一台多电子束光罩写入机。

我的看法：便宜是真的，逻辑还没兑现也是真的。收入增速只有 3%，说明"设计数量爆发"还没有传到它的订单上。它更像一张"下跌有现金垫底、上涨靠逻辑兑现"的期权，而不是已经跑起来的趋势。

5 月 28 日那次暴跌，说明了什么

PLAB 在 2026 年 5 月 28 日单日大跌，盘前跌幅约 26%，全天跌幅各家报道在 25% 到 36% 之间。起因是当天公布的第二季度业绩：

• 收入 2.099 亿美元，低于市场预期的约 2.167 亿美元，同比降 0.5%、环比降 6.7%；
• 扣除一次性项目后的每股收益 0.42 美元，比预期的 0.53 美元低约 20%；
• 芯片光罩收入同比降 5%、环比降 11%，高端芯片光罩只占芯片业务的 38%；
• 下一季度收入指引中值 2.11 亿美元，也低于市场预期的约 2.185 亿美元。

管理层给了三个理由（据电话会纪要）：一是晶圆厂产能利用率太高，排不进新的设计，新产品上市时间被拉长；二是内存涨价缺货，手机、电脑厂商忙着抢内存，把新品发布往后推；三是季度内的美伊冲突让客户更谨慎。财务负责人还说了一句让市场很不舒服的话：公司的大部分成本是固定的——收入一下滑，利润会被放大着往下掉。

跌得这么狠，主要是因为之前涨得太多。暴跌前，这只股票过去一年涨了约 216%，接近 52 周高点 56 美元，市值约 31.6 亿美元——市场已经把"AI 带动设计变多、光罩需求爆发"提前算进了股价。结果业绩讲了一个相反的故事：正是因为 AI 太火，晶圆厂满了、内存贵了，别的芯片的新设计反而被挤得推迟了。

之后的情况：8 月公布的第三季度，管理层说二季度推迟的设计发布大部分已经落地，收入回到 2.16 亿美元、超过指引上限。但股价没有收复失地，现在的市值比暴跌前低四成多。

这件事暴露了 PLAB 和博通、台积电的一个根本区别：AI 需求越旺，对博通和台积电越好；对 PLAB 却不一定。它受益的前提，是晶圆厂有空余产能去接新的设计。当产能和内存都被 AI 占满时，其他芯片的新设计会被推迟，光罩订单反而会少。所以 PLAB 的好日子，更可能出现在"AI 相关的新产能投产、成熟节点的晶圆厂腾出空间"之后，而不是 AI 最紧俏的时候。

六、美国会不会扶持 PLAB

先修正一个常见说法：PLAB 不是美国唯一的光罩产能。它的准确定位是"唯一一家总部在美国、能提供受信任高端光罩的独立供应商"。日本的 Tekscend（原 Toppan 的光罩业务）在德州 Round Rock 有工厂，还拿到了德州半导体创新基金 1,520 万美元的拨款；英特尔(INTC)、美光(MU)、德州仪器(TXN)这类大厂则自己做光罩。

间接的扶持，已经在发生：

1. 税收抵免。《芯片法案》（CHIPS Act）里的先进制造投资税收抵免，最终细则明确把光罩和光罩制造设备列为合格资产；2025 年的税改又把抵免比例从 25% 提高到 35%（适用于 2025 年之后投入使用、且在 2026 年底前开工的项目）。PLAB 在德州和爱达荷州的投资理论上可以受益；
2. 国防订单。PLAB 的 Boise 工厂在美国国防微电子局（DMEA，Defense Microelectronics Activity）的"受信任供应商"名单里，2010 年就拿到了认证；公司还表示正在参与国防部的流程，争取成为先进制程光罩的新增来源；
3. 回流带来的需求。拿了《芯片法案》补贴的新晶圆厂在 2027 到 2028 年陆续投产，本土光罩需求会跟着增加。

但直接给大额补贴或政府入股，概率不高：

• 没查到联邦直接拨款的记录，德州基金的钱给的也是 Tekscend；
• 它不缺钱：账上净现金约 6.7 亿美元，扩产用的是自有资金；
• 中国业务是硬伤：PLAB 在厦门和合肥有合资工厂。《芯片法案》规定，在"受关注国家"实质性扩大半导体产能的企业不能享受相关优惠——光罩算不算这里的"半导体产能"我不确定，但这层关系会让政府谨慎；
• 政策工具变了：现任政府更倾向于用关税和入股。针对半导体的 232 条款关税 2026 年 1 月生效，目前只针对先进计算芯片，没有涉及光罩。

所以，不要把"政府扶持"当成买 PLAB 的主要理由，它最多是一个不花钱的额外期权。

七、我怎么排序

按"逻辑兑现的确定性"排：

1. 博通(AVGO)、台积电(TSM)——已经在财报里兑现；
2. 新思科技(SNPS)、楷登电子(CDNS)、Arm(ARM)——最直接，但 EDA 有定价方式的争议，Arm 估值最贵；
3. FormFactor(FORM)、Photronics(PLAB)——最贴合"设计数量变多"，但数据还没跟上；
4. 格芯(GFS)、联电(UMC)、高塔半导体(TSEM)——要等定制芯片真的扩散到成熟节点。

按"还没被充分定价"排，则大致反过来：PLAB 最便宜，但需要耐心等数据。

该跟踪的五个指标：

1. PLAB 每个季度电话会里对"设计发布"的说法，以及高端 IC 收入占比；
2. 台积电对 3 纳米、2 纳米流片数量的表述；
3. 新思科技、楷登电子的 AI 产品和硬件验证收入；
4. 博通的定制 AI 芯片客户数量；
5. Arm 11 月 4 日财报里的数据中心版税增速和 AGI CPU 供货进度。

金豆划重点

• AI 正在降低芯片设计的门槛：OpenAI 的 Jalapeño 约 9 个月流片；新思科技同一天拿下亚马逊超过 10 亿美元协议，并与 OpenAI 合作开发让 AI 直接操作 EDA 工具的模型；
• 逻辑链成立：设计更便宜 → 定制芯片更多 → 流片更多 → 光罩需求更多；
• 但钱先进了别人的口袋：定制芯片服务（博通）和代工（台积电）最确定，EDA（新思科技、楷登电子）和处理器 IP（Arm）最直接；
• Arm 已经兑现但很贵：数据中心版税翻倍、开始自己卖芯片，但前瞻市盈率约 122 倍，下一份财报在 11 月 4 日；
• 光罩的关键细节：约 63% 的光罩是芯片厂自产，先进制程的光罩由台积电自己做；独立光罩厂吃的是成熟和次先进制程；
• PLAB 便宜但没兑现：收入同比只增 3%，企业价值约 4.2 倍 EBITDA，净现金约 6.7 亿美元，占市值三分之一以上；
• 5 月 28 日的暴跌是一堂课：AI 太火反而挤占了晶圆厂产能和内存，别的芯片的新设计被推迟，光罩订单变少——PLAB 受益的前提是晶圆厂有空余产能；
• 政府扶持别指望太多：有税收抵免和国防订单，但直接补贴或入股的概率不高，中国合资工厂是障碍；
• 怎么用这条逻辑：想要确定性，看博通、台积电；想要弹性又能等，PLAB 是一张便宜的期权。

---

资料来源：OpenAI 与博通在 Hot Chips 2026 的披露（Tom's Hardware、ServeTheHome）；新思科技与亚马逊、OpenAI 的合作公告（Tech Monitor、HPCwire、Engineering.com）；Photronics 2026 财年第三季度业绩与电话会；SEMI 与 Tekscend 的光罩市场数据；Silicon Analysts 等对光罩价格的第三方估算；德州州长办公室公告；美国联邦公报关于先进制造投资抵免的最终规则；Arm 2027 财年第一季度业绩与 AGI CPU 发布公告；估值数据来自 StockAnalysis（2026 年 10 月 1 日）。光罩价格、市场占比等为第三方估算，各来源差异较大。本文不构成任何投资建议。
